W tym poradniku pokazujemy montaż balkonu francuskiego Bordeaux krok po kroku – od sprawdzenia konstrukcji ściany i grubości ocieplenia, poprzez kotwienie chemiczne, aż po zamontowanie słupków, poręczy i poziomych rurek wypełnienia.

Ważne: balkon francuski jest elementem zabezpieczającym przed wypadnięciem. Przed rozpoczęciem montażu należy upewnić się, że konstrukcja ściany i zastosowany sposób zakotwienia umożliwiają bezpieczne zamocowanie balustrady. W przypadku wątpliwości dotyczących konstrukcji budynku należy skonsultować sposób montażu z osobą posiadającą odpowiednie uprawnienia.

Co będzie potrzebne do montażu balkonu francuskiego Bordeaux?

Przed rozpoczęciem pracy warto przygotować wszystkie elementy i narzędzia.

Do montażu będą potrzebne między innymi:

✅ słupki skrajne balkonu francuskiego Bordeaux,
✅ w przypadku większego otworu – słupek środkowy,
✅ rura poręczowa,
✅ rurki wypełnienia Ø12 mm,
✅ pręty gwintowane M10,
✅ zaprawa żywiczna do kotwienia chemicznego,
✅ tuleje siatkowe L85 przy montażu w pustakach szczelinowych,
✅ dystanse elewacyjne Dimo-Block,
✅ nakrętki kołpakowe,
✅ otwornica Ø50 mm z wiertłem prowadzącym,
✅ wiertło Ø15 mm do wykonania otworów pod tuleje w pustaku Porotherm,
✅ odpowiednie wiertło do betonu komórkowego w przypadku ściany Ytong,
✅ poziomica,
✅ miarka i marker,
✅ pompka oraz szczotka do czyszczenia otworów,
✅ wiertło kobaltowe Ø4,2 mm,
✅ gwintownik M5,
✅ młotek gumowy,
✅ klucze imbusowe,
✅ klej do stali nierdzewnej.

Krok 1. Sprawdź grubość ocieplenia elewacji

Pierwszą czynnością przed rozpoczęciem montażu balkonu francuskiego Bordeaux jest ustalenie, czy elewacja została docieplona.

Najczęściej spotykamy:

✅ styropian,
✅ wełnę mineralną,
✅ inne systemy izolacji cieplnej elewacji.

Kluczową informacją jest łączna grubość warstw znajdujących się pomiędzy ścianą nośną a zewnętrzną powierzchnią gotowego tynku.

W dalszej części poradnika wartość tę oznaczamy jako X.

Pomiar X wykonujemy więc:

od powierzchni ściany nośnej → przez warstwę izolacji, kleju i tynku → do zewnętrznej powierzchni elewacji.

Wymiar ten będzie później potrzebny do prawidłowego obliczenia długości szpilek montażowych oraz dobrania dystansów elewacyjnych.

Krok 2. Ustal, z czego wykonana jest ściana nośna

Sama znajomość grubości styropianu nie wystarczy. Balkon francuski musi zostać zakotwiony w konstrukcyjnej części ściany, dlatego przed rozpoczęciem wiercenia należy ustalić materiał, z którego została wykonana.

Do często spotykanych rozwiązań należą:

✅ pustaki ceramiczne typu Porotherm,
✅ bloczki z betonu komórkowego, np. Ytong.

Rodzaj materiału ściany ma bezpośredni wpływ na sposób wykonania otworów i aplikacji zaprawy żywicznej.

Montaż balkonu francuskiego do pustaka Porotherm

W przypadku pustaków szczelinowych stosujemy tuleję siatkową. Jej zadaniem jest zatrzymanie zaprawy żywicznej w strefie kotwienia i zapobieganie jej swobodnemu wpływaniu do pustych przestrzeni pustaka.

Pozwala to prawidłowo wykonać kotwienie, a jednocześnie ograniczyć niepotrzebne zużycie żywicy.

W systemie montażowym Bordeaux stosujemy tuleję siatkową L85 mm przeznaczoną do wklejania prętów gwintowanych M10/M12 w pustakach.

Tuleja ma długość 85 mm, a otwór przygotowany pod jej montaż powinien mieć średnicę Ø15 mm.

Starszy budynek lub niepewny stan podłoża – zastosuj dłuższą tuleję L-130

Szczególną uwagę należy zachować podczas montażu balkonu francuskiego w starszych budynkach, zwłaszcza jeżeli elewacja posiada warstwę docieplenia i przed rozpoczęciem prac nie jesteśmy w stanie dokładnie ocenić stanu technicznego znajdującego się pod nią pustaka.

Po odsłonięciu miejsca montażowego możemy spotkać między innymi:

✅ lokalne ukruszenia pustaka,
✅ osłabione krawędzie materiału,
✅ stare otwory lub ubytki,
✅ powierzchniowe pęknięcia,
✅ niejednorodną lub osłabioną pierwszą strefę ściany.

W takim przypadku, jeżeli podłoże nadal nadaje się do wykonania kotwienia, zalecamy wykonanie głębszego otworu montażowego i zastosowanie dłuższej tulei siatkowej L-130 mm.

Do tego celu można zastosować tuleję siatkową L-130 mm do wklejania prętów gwintowanych M10/M12 w pustakach.

Dłuższa tuleja pozwala umieścić zaprawę żywiczną oraz pręt gwintowany głębiej w podłożu niż standardowa tuleja L85.

Ważne: zastosowanie dłuższej tulei nie jest sposobem naprawy uszkodzonej konstrukcyjnie ściany. Jeżeli po odsłonięciu podłoża widoczne są duże pęknięcia, rozległe wykruszenia, luźne fragmenty pustaka lub inne uszkodzenia mogące wpływać na nośność mocowania, montaż należy przerwać i ocenić stan ściany przed wykonaniem kotwienia.

Montaż balkonu francuskiego do Ytongu

W przypadku betonu komórkowego nie stosujemy tulei siatkowej takiej jak w pustaku szczelinowym.

Bardzo ważne jest natomiast dokładne oczyszczenie wywierconego otworu z pyłu przed wprowadzeniem zaprawy żywicznej.

Do tego celu można zastosować szczotkę do czyszczenia nawierconych otworów oraz pompkę powietrzną do oczyszczania nawierconych otworów.

Średnicę i głębokość otworu należy dobrać do zastosowanego pręta M10, rodzaju podłoża oraz parametrów systemu kotwienia chemicznego.

Krok 3. Ustal liczbę słupków balkonu francuskiego

Po określeniu rodzaju ściany oraz grubości warstwy izolacyjnej możemy przejść do rozmieszczenia słupków.

W systemie Bordeaux przyjmujemy:

✅ dla otworów okiennych do około 120 cm – dwa słupki skrajne, lewy i prawy,
✅ przy większych otworach – dodatkowy słupek pośredni umieszczony dokładnie w osi okna.

Przy większych szerokościach stosowany jest balkon francuski model Bordeaux III, w którym trzeci słupek dodatkowo usztywnia poręcz i poziome rurki wypełnienia.

Krok 4. Przygotuj rusztowanie i bezpieczne miejsce pracy

Kolejnym etapem jest ustawienie rusztowania na wysokości otworu okiennego.

Rusztowanie powinno być ustawione w taki sposób, aby zapewnić swobodny dostęp do ściany po obu stronach okna oraz – w przypadku balustrady trzy-słupkowej – również do jego środkowej części.

Montaż wykonują dwie osoby.

Jest to szczególnie ważne podczas przykładania słupków, ustawiania ich w pionie oraz późniejszego montażu długiej rury poręczowej.

Należy przestrzegać zasad BHP dotyczących pracy na wysokości i korzystać wyłącznie ze stabilnego, prawidłowo ustawionego rusztowania.

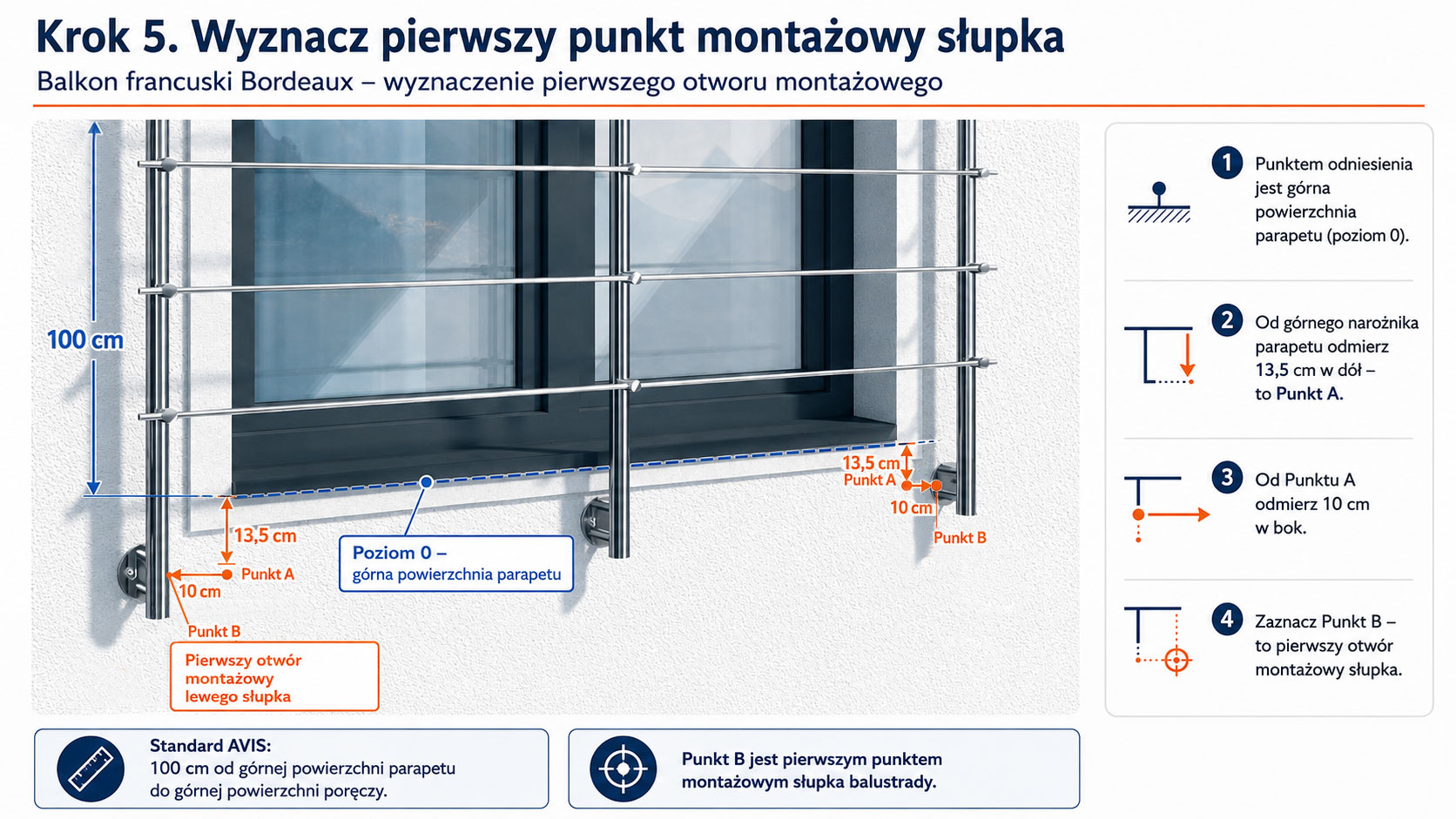

Krok 5. Wyznacz pierwszy punkt montażowy lewego słupka

To jeden z najważniejszych etapów całego montażu.

Naszym punktem odniesienia jest górna powierzchnia parapetu, którą przyjmujemy jako poziom „0”.

Po zakończeniu montażu od powierzchni parapetu do górnej powierzchni poręczy balkonu francuskiego Bordeaux powinno być 100 cm.

Wartość 100 cm jest przyjętym przez nas standardem dla modelu Bordeaux przeznaczonego do budownictwa jednorodzinnego. Jest ona o 10 cm większa niż minimalna wysokość 90 cm przewidziana w Warunkach Technicznych dla tej grupy budynków.

Aby ustalić pierwszy otwór lewego słupka:

✅ od górnego lewego narożnika parapetu odmierz pionowo w dół 13,5 cm,
✅ zaznacz uzyskane miejsce jako punkt A,
✅ od punktu A odmierz poziomo w lewą stronę 10 cm,
✅ zaznacz uzyskane miejsce jako punkt B.

Punkt B jest pierwszym punktem montażowym lewego słupka balustrady.

Krok 6. Wyznacz pozostałe otwory lewego słupka

Przygotuj lewy lub prawy słupek balkonu francuskiego Bordeaux.

Przyłóż dolne mocowanie słupka do ściany w taki sposób, aby punkt B pokrywał się z prawym otworem montażowym dolnego mocowania słupka.

Jedna osoba przytrzymuje słupek, a druga ustawia go za pomocą poziomicy.

Po uzyskaniu idealnego pionu:

✅ przytrzymaj słupek nieruchomo,
✅ poprzez wszystkie otwory w mocowaniach bocznych zaznacz miejsca wiercenia na elewacji.

Po wykonaniu tej czynności powinieneś uzyskać łącznie cztery punkty montażowe lewego słupka.

Krok 7. Wyznacz otwory prawego słupka

Tę samą czynność wykonujemy po przeciwnej stronie okna.

Przykładamy prawy słupek, ustalamy jego prawidłową wysokość względem parapetu, ustawiamy go idealnie w pionie i zaznaczamy cztery otwory montażowe.

Przed rozpoczęciem wiercenia sprawdź ponownie:

✅ wysokość obydwu słupków,
✅ pion lewego i prawego słupka,
✅ symetrię ich ustawienia względem okna,
✅ odległość od krawędzi otworu okiennego.

Zasada jest prosta: mierzymy dwa razy, wiercimy raz.

Krok 8. Usuń styropian w miejscach mocowania

Jeżeli budynek został docieplony styropianem, w punktach montażowych należy usunąć jego warstwę.

Do wykonania otworów stosujemy otwornicę Ø50 mm wyposażoną w centralne wiertło prowadzące.

W każdym zaznaczonym punkcie:

✅ ustaw wiertło prowadzące dokładnie w osi zaznaczenia,
✅ delikatnie wykonaj otwór prowadzący w ścianie,
✅ otwornicą usuń warstwę styropianu,
✅ prowadź otwornicę aż do ściany nośnej,
✅ dokładnie usuń materiał izolacyjny z powstałego otworu.

Czynność powtarzamy dla wszystkich punktów montażowych.

Przy dwóch słupkach otrzymamy:

4 otwory lewego słupka + 4 otwory prawego słupka = 8 punktów montażowych.

Krok 9. Wykonaj otwory w ścianie nośnej

Po usunięciu styropianu mamy dostęp do ściany konstrukcyjnej.

Otwory w pustaku Porotherm

W przypadku pustaka Porotherm wykonujemy w osi wcześniej przygotowanego otworu Ø50 mm odwiert o średnicy:

Ø15 mm

Otwór musi umożliwiać prawidłowe osadzenie tulei siatkowej L85 do prętów M10/M12.

Tuleję wsuwamy w przygotowany otwór aż do właściwego położenia.

Jeżeli podczas montażu w starszym budynku zdecydowaliśmy się na zastosowanie tulei siatkowej L-130, wykonujemy odpowiednio głębszy otwór umożliwiający pełne osadzenie tulei. Tuleja nie może wystawać z powierzchni ściany nośnej – powinna zostać prawidłowo osadzona na całej swojej długości.

Otwory w Ytongu

W przypadku Ytongu nie stosujemy tulei siatkowej. Wykonujemy odpowiednio dobrany otwór pod pręt M10 i zastosowany system żywiczny, a następnie przechodzimy do jego dokładnego oczyszczenia.

Krok 10. Dokładnie wyczyść otwory

Prawidłowe oczyszczenie otworu ma bardzo duże znaczenie dla jakości kotwienia chemicznego.

W przypadku Ytongu wykorzystujemy:

szczotkę do czyszczenia nawierconych otworów

oraz

pompkę do oczyszczania nawierconych otworów.

Otwór należy kilkukrotnie wyczyścić szczotką i wydmuchać znajdujący się w nim pył.

Nie należy aplikować zaprawy żywicznej do otworu wypełnionego pozostałościami po wierceniu.

Krok 11. Przygotuj szpilki montażowe

Grubość warstwy ocieplenia może być różna w każdym budynku, dlatego pręty montażowe dostarczane są w dłuższych odcinkach i docinane na miejscu.

Do montażu stosujemy pręt gwintowany M10 ze stali nierdzewnej AISI 304 o długości 100 cm.

Do balustrady wykonanej ze stali nierdzewnej należy stosować również odpowiednio dobrane nierdzewne elementy mocujące. Wyjaśniamy to dokładniej w artykule „jakie kotwy i śruby stosować do balustrady nierdzewnej”.

Jak obliczyć długość szpilki montażowej?

W przypadku pustaka Porotherm i tulei L85 przyjmujemy następujące wartości:

✅ długość tulei i odcinka kotwiącego – 85 mm,
✅ grubość styropianu, kleju i tynku – X,
✅ grubość mocowania bocznego słupka – 5 mm,
✅ odcinek gwintu potrzebny pod nakrętkę kołpakową – 8 mm.

Wzór na długość szpilki wygląda więc następująco:

85 mm + X + 5 mm + 8 mm = długość szpilki montażowej

Przykład obliczenia długości szpilki

Jeżeli od ściany nośnej do zewnętrznej powierzchni tynku zmierzyliśmy:

X = 210 mm

obliczenie wygląda następująco:

85 mm + 210 mm + 5 mm + 8 mm = 308 mm

Szpilkę należy więc przyciąć na długość:

308 mm

Z jednego pręta gwintowanego M10 o długości 100 cm możemy przygotować odpowiednie odcinki dopasowane do konkretnej grubości elewacji.

Po przecięciu należy usunąć zadziory i sprawdzić, czy nakrętka bez problemu nakręca się na gwint.

Jak obliczyć długość szpilki przy tulei L-130?

Jeżeli w starszym budynku stosujemy dłuższą tuleję siatkową L-130, długość szpilki należy odpowiednio zwiększyć.

Przyjmujemy:

✅ długość tulei i odcinka kotwiącego – 130 mm,
✅ grubość styropianu, kleju i tynku – X,
✅ grubość mocowania bocznego słupka – 5 mm,
✅ odcinek gwintu potrzebny pod nakrętkę kołpakową – 8 mm.

Wzór:

130 mm + X + 5 mm + 8 mm = długość szpilki montażowej

Przykład

Jeżeli:

X = 210 mm

to:

130 + 210 + 5 + 8 = 353 mm

W takim przypadku szpilkę M10 należy przygotować na długość:

353 mm

Dla porównania przy tej samej grubości elewacji i standardowej tulei L85 długość szpilki wynosi 308 mm.

Krok 12. Wprowadź zaprawę żywiczną i osadź szpilki

Do przygotowanych otworów wprowadzamy zaprawę żywiczną Scell-it F300.

Jak aplikować żywicę chemiczną?

Przed rozpoczęciem właściwej aplikacji zakładamy mieszacz na kartusz i wyciskamy pierwszą porcję materiału poza otworem, aż uzyskamy równomiernie wymieszaną zaprawę.

Przy montażu w Porothermie

Najpierw w przygotowanym otworze Ø15 mm umieszczamy tuleję siatkową L85.

Następnie:

✅ końcówkę mieszacza wprowadzamy możliwie głęboko do tulei,
✅ żywicę aplikujemy od głębi otworu w kierunku jego wylotu, stopniowo wycofując mieszacz,
✅ w wypełnioną tuleję wprowadzamy przygotowaną szpilkę M10,
✅ szpilkę osadzamy powoli, wykonując nią ruch obrotowy.

Ruch obrotowy pozwala dokładnie rozprowadzić żywicę wokół pręta i przez oczka tulei siatkowej.

Przy montażu w Ytongu

Po bardzo dokładnym oczyszczeniu otworu żywicę aplikujemy od jego dna w kierunku wylotu.

Następnie wprowadzamy szpilkę M10 ruchem obrotowym.

Po ustawieniu pręta nie poruszamy nim do czasu całkowitego związania zaprawy żywicznej.

Czas utwardzenia zależy między innymi od temperatury otoczenia i podłoża, dlatego przed obciążeniem kotwy należy bezwzględnie zastosować czas wskazany przez producenta użytej zaprawy.

Krok 13. Zamontuj dystanse elewacyjne Dimo-Block

Po osiągnięciu przez żywicę wymaganej wytrzymałości możemy rozpocząć montaż dystansów.

Na wystające szpilki zakładamy dystanse elewacyjne Dimo-Block.

Dzięki modułowej konstrukcji dystanse można ze sobą łączyć, uzyskując długość dopasowaną do grubości ocieplenia.

Prawidłowo zamontowany dystans powinien:

✅ w dolnej części stabilnie oprzeć się na ścianie nośnej,
✅ przechodzić przez przygotowany otwór Ø50 mm w warstwie ocieplenia,
✅ w górnej części zrównać się z powierzchnią gotowej elewacji.

Takie rozwiązanie powoduje, że podczas dokręcania słupka nie ściskamy warstwy styropianu, lecz przekazujemy siłę na konstrukcyjną część ściany.

Trzpienie znajdujące się w górnej części dystansu usuwamy za pomocą kombinerek, wyciągając je ruchem obrotowym.

Krok 14. Zamontuj słupki skrajne Bordeaux

Do przygotowanych szpilek przykładamy słupki skrajne balkonu francuskiego Bordeaux.

Słupek powinien oprzeć się mocowaniami na przygotowanych wcześniej dystansach elewacyjnych.

Następnie:

✅ zakładamy nakrętki kołpakowe,
✅ wstępnie dokręcamy wszystkie punkty,
✅ ponownie sprawdzamy pion słupka,
✅ dopiero wtedy równomiernie dokręcamy mocowania.

Nie należy od razu maksymalnie dokręcać jednej nakrętki, pozostawiając pozostałe luźne.

Tę samą czynność wykonujemy po drugiej stronie okna.

Krok 15. Dopasuj rurę poręczową

Po zamocowaniu lewego i prawego słupka nakładamy na ich podpory rurę poręczową.

Rurę ustawiamy w taki sposób, aby wystawała równo poza obrys lewego i prawego słupka.

Po prawidłowym ustawieniu markerem zaznaczamy na rurze miejsca odpowiadające otworom montażowym znajdującym się pomiędzy podporą poręczy a rurą.

Na tym etapie wykonujemy wyłącznie oznaczenia.

Krok 16. Przy większym oknie zamontuj słupek środkowy

Jeżeli montujemy dłuższą wersję, np. balkon francuski model Bordeaux III, należy zastosować dodatkowy słupek.

Wykorzystujemy środkowy słupek balkonu francuskiego Bordeaux.

Słupek środkowy ustawiamy dokładnie w osi okna.

Następnie:

✅ przykładamy go do elewacji,
✅ ustawiamy w pionie,
✅ dosuwamy górną część słupka do rury poręczowej,
✅ zaznaczamy na rurze miejsce jego mocowania,
✅ poprzez dolne mocowania zaznaczamy punkty wiercenia na elewacji.

Dla słupka środkowego wykonujemy następnie taki sam proces przygotowania mocowania jak dla słupków skrajnych.

Krok 17. Wywierć otwory w rurze poręczowej

Po wykonaniu wszystkich przymiarek zdejmujemy rurę poręczową z rusztowania.

W zaznaczonych wcześniej miejscach wykonujemy otwory za pomocą wiertła kobaltowego Ø4,2 mm do stali nierdzewnej.

Wiertło należy prowadzić prostopadle do powierzchni.

Stal nierdzewna wymaga odpowiedniego narzędzia – użycie zwykłego, tępego wiertła może prowadzić do jego przegrzania i znacznie utrudnić wykonanie otworu.

Krok 18. Nagwintuj otwory M5

Po wykonaniu otworów Ø4,2 mm wykonujemy w nich gwint M5.

Stosujemy gwintownik M5 do stali nierdzewnej.

Gwintownik prowadzimy dokładnie w osi otworu, aby późniejsze skręcenie poręczy ze słupkiem przebiegło bez problemów.

Krok 19. Zamontuj zaślepki poręczy

Po wykonaniu wszystkich otworów i gwintów możemy zamknąć końce rury poręczowej.

Stosujemy zaślepki wypukłe model 5729 do poręczy Ø42,4 mm.

Zaślepki wbijamy przy użyciu gumowego młotka.

Nie należy uderzać bezpośrednio stalowym młotkiem w element ze stali nierdzewnej, ponieważ można w ten sposób uszkodzić jego powierzchnię.

Krok 20. Skręć poręcz ze słupkami

Tak przygotowaną rurę ponownie przenosimy na rusztowanie i układamy na podporach słupków.

Otwory wykonane w poręczy powinny pokryć się z miejscami mocowania.

Następnie skręcamy poręcz ze wszystkimi słupkami balustrady.

Po zamocowaniu sprawdzamy:

✅ prawidłowe ułożenie poręczy,
✅ jednakowe wysunięcie rury po obu stronach,
✅ pion słupków,
✅ stabilność połączeń.

Krok 21. Zamontuj rurki wypełnienia Ø12 mm

Kolejnym etapem montażu balkonu francuskiego Bordeaux jest montaż poziomych rurek wypełnienia.

Rurki Ø12 mm przekładamy przez uchwyty przelotowe do rurki Ø12 mm.

Przy wersji dwusłupkowej rurka przechodzi:

lewy słupek → prawy słupek

Natomiast przy modelu Bordeaux III:

lewy słupek → słupek środkowy → prawy słupek

Każdą rurkę ustawiamy tak, aby po obu stronach balustrady wystawała na taką samą odległość.

Po ustawieniu dokręcamy śruby imbusowe w uchwytach i blokujemy rurki w odpowiednim położeniu.

Krok 22. Zamontuj zaślepki rurek Ø12 mm

Ostatnią czynnością montażową jest zamknięcie końców poziomych rurek.

Zaślepki przyklejamy przy użyciu odpowiedniego kleju do stali nierdzewnej.

Klej nakładamy oszczędnie.

Po osadzeniu zaślepki jego nadmiar nie powinien wypływać na widoczną część rurki.

Krok 23. Sprawdź całą balustradę przed zdjęciem rusztowania

Po zakończeniu montażu balkonu francuskiego Bordeaux nie demontujemy od razu rusztowania.

Najpierw wykonujemy dokładną kontrolę.

Sprawdź:

✅ czy wszystkie słupki są ustawione pionowo,
✅ czy górna powierzchnia poręczy znajduje się 100 cm nad przyjętym poziomem parapetu,
✅ czy wszystkie nakrętki kołpakowe zostały prawidłowo dokręcone,
✅ czy mocowania nie posiadają luzów,
✅ czy dystanse Dimo-Block stabilnie opierają się na ścianie nośnej,
✅ czy poręcz jest prawidłowo przykręcona do każdego słupka,
✅ czy rurki Ø12 mm są zablokowane w uchwytach,
✅ czy wszystkie zaślepki są prawidłowo zamontowane,
✅ czy cała konstrukcja jest stabilna.

Dopiero po wykonaniu tej kontroli możemy zakończyć montaż.

Sposób zamocowania powinien być odpowiednio dobrany do konstrukcji budynku i obciążeń działających na balustradę. Więcej na ten temat przeczytasz w poradniku „obciążenie balustrady i sposób jej kotwienia”.

Najczęstsze błędy podczas montażu balkonu francuskiego

1. Brak sprawdzenia materiału ściany

Nie należy rozpoczynać montażu bez informacji, czy mamy do czynienia z pustakiem ceramicznym, betonem komórkowym czy innym materiałem konstrukcyjnym.

Od rodzaju ściany zależy sposób wykonania kotwienia.

2. Próba zamocowania balustrady wyłącznie w ociepleniu

Styropian nie stanowi konstrukcyjnego podłoża mocującego.

Szpilka musi zostać zakotwiona w ścianie nośnej, a przestrzeń warstwy izolacyjnej należy wypełnić odpowiednim dystansem elewacyjnym.

3. Zastosowanie niewłaściwej tulei siatkowej

Dla stosowanych w systemie Bordeaux szpilek M10 w pustaku Porotherm używamy tulei siatkowej L85 do prętów M10/M12.

Pod tuleję wykonujemy otwór Ø15 mm.

4. Błędne obliczenie długości szpilki

Po zmianie tulei na L85 długość szpilki obliczamy według wzoru:

85 mm + X + 5 mm + 8 mm

a nie według wcześniej stosowanej wartości 80 mm.

Dla warstwy elewacji o grubości 210 mm prawidłowa długość wynosi:

308 mm.

5. Niedokładne oczyszczenie otworów

Pył powstały podczas wiercenia nie powinien pozostawać w otworze przeznaczonym pod kotwienie chemiczne.

Szczególne znaczenie ma to podczas montażu w Ytongu.

6. Obciążenie żywicy przed jej związaniem

Nie montujemy słupków bezpośrednio po wklejeniu szpilek.

Zaprawa żywiczna musi najpierw osiągnąć czas utwardzenia wskazany przez producenta dla aktualnej temperatury podłoża.

7. Niedokładne ustawienie pierwszego słupka

Położenie pierwszego słupka wpływa na ustawienie całego balkonu francuskiego.

Dlatego szczególnie dokładnie wyznaczamy:

13,5 cm w dół od narożnika parapetu → punkt A → 10 cm w bok → punkt B.

Dopiero na podstawie punktu B ustawiamy słupek.

Dlaczego balkon francuski Bordeaux ma wysokość 100 cm?

Model Bordeaux przeznaczony jest przede wszystkim do budownictwa jednorodzinnego.

Warunki Techniczne wskazują dla tej grupy budynków minimalną wysokość balustrady wynoszącą 90 cm, mierzoną do wierzchu poręczy.

Jako producent zdecydowaliśmy się jednak nie projektować modelu Bordeaux na minimalnej dopuszczalnej wysokości.

Przyjęliśmy wysokość 100 cm.

Oznacza to dodatkowe 10 cm wysokości w stosunku do minimum przewidzianego dla budownictwa jednorodzinnego.

Naszym zdaniem takie rozwiązanie zapewnia lepsze poczucie bezpieczeństwa użytkownikowi, a jednocześnie zachowuje lekką i proporcjonalną formę charakterystyczną dla balkonu francuskiego. Więcej informacji jak mierzyć prawidłowo wysokość balustrady.

Montaż balkonu francuskiego Bordeaux – podsumowanie

Prawidłowy montaż balkonu francuskiego Bordeaux zaczyna się jeszcze przed wykonaniem pierwszego otworu.

Najważniejsze jest:

✅ ustalenie rodzaju ściany nośnej,
✅ dokładne zmierzenie grubości elewacji,
✅ prawidłowe wyznaczenie punktów montażowych,
✅ dobranie systemu kotwienia do materiału ściany,
✅ zastosowanie przy Porothermie tulei siatkowej L85 i otworu Ø15 mm,
✅ prawidłowe obliczenie długości szpilek M10,
✅ dokładne oczyszczenie otworów,
✅ zachowanie wymaganego czasu wiązania zaprawy żywicznej,
✅ prawidłowe zastosowanie dystansów elewacyjnych,
✅ kontrola pionu i stabilności całej konstrukcji.

Prawidłowa kolejność prac wygląda następująco:

ocena ściany → pomiar ocieplenia → wyznaczenie słupków → wykonanie otworów → kotwienie szpilek → montaż dystansów → montaż słupków → dopasowanie poręczy → montaż rurek wypełnienia → kontrola gotowej balustrady.

Staranność na każdym z tych etapów pozwala uniknąć problemów podczas składania elementów i uzyskać estetycznie zamontowany oraz stabilny balkon francuski Bordeaux.

FAQ – montaż balkonu francuskiego Bordeaux

Ile osób potrzeba do montażu balkonu francuskiego Bordeaux?

Do montażu zalecamy minimum dwie osoby. Jedna osoba stabilizuje słupek lub poręcz, podczas gdy druga wykonuje pomiary, ustawia pion i zaznacza otwory.

Jaka jest wysokość balkonu francuskiego Bordeaux?

W modelu Bordeaux przyjmujemy wysokość 100 cm od powierzchni parapetu do górnej powierzchni poręczy.

Produkt przeznaczony jest do budownictwa jednorodzinnego, dla którego minimalna wysokość balustrady określona w Warunkach Technicznych wynosi 90 cm. Jako producent świadomie zwiększyliśmy tę wartość do 100 cm.

Jaką tuleję stosować do montażu Bordeaux w Porothermie?

Stosujemy tuleję siatkową L85 przeznaczoną do prętów gwintowanych M10/M12.

Pod tuleję wykonujemy otwór o średnicy Ø15 mm.

Jak obliczyć długość szpilki M10?

Dla pustaka Porotherm stosujemy wzór:

85 mm + X + 5 mm + 8 mm

gdzie:

✅ 85 mm – długość tulei i odcinka kotwiącego,
✅ X – odległość od ściany nośnej do powierzchni tynku,
✅ 5 mm – grubość mocowania słupka,
✅ 8 mm – gwint przeznaczony pod nakrętkę kołpakową.

Przy X = 210 mm szpilka powinna mieć:

85 + 210 + 5 + 8 = 308 mm.

Kiedy stosujemy trzeci słupek?

Przy większych otworach okiennych stosujemy dodatkowy słupek umieszczony w osi okna. Słupek ten zwiększa sztywność poręczy oraz poziomych rurek Ø12 mm.

Rozwiązanie to stosowane jest między innymi w balkonie francuskim Bordeaux III.

Po co stosujemy dystanse Dimo-Block?

Dystanse elewacyjne Dimo-Block wypełniają przestrzeń pomiędzy ścianą nośną a powierzchnią gotowej elewacji.

Dzięki nim podczas dokręcania słupka nie ściskamy miękkiej warstwy styropianu, a siła z mocowania przenoszona jest na ścianę nośną.

Po co stosować tuleję siatkową w pustaku Porotherm?

Tuleja zatrzymuje żywicę w miejscu kotwienia i umożliwia jej prawidłowe rozprowadzenie w pustaku szczelinowym.

Dzięki temu zaprawa nie wpada niepotrzebnie do pustych komór pustaka, co pozwala również ograniczyć jej zużycie.

Czy można montować słupki od razu po wklejeniu szpilek?

Nie.

Po wklejeniu szpilek należy odczekać pełny czas utwardzenia zaprawy żywicznej wskazany przez jej producenta. Dopiero po związaniu żywicy można założyć dystanse elewacyjne i przystąpić do montażu słupków.
