Uchwyty do szkła w balustradzie – jak dobrać model, grubość szkła i szerokość tafli?

Uchwyty do szkła w balustradzie – jak dobrać model, grubość szkła i szerokość tafli?

Jak dobrać uchwyty do szkła do balustrady? Sama informacja o grubości tafli nie wystarczy. Przy wyborze trzeba uwzględnić również rodzaj szkła, jego wysokość i szerokość, sposób montażu oraz obciążenia działające na konstrukcję.

W dokumentacji technicznej Q-railing znajdują się szczegółowe zestawienia wyników badań dla różnych modeli zacisków. Pokazują one zależność pomiędzy modelem uchwytu, rodzajem i grubością szkła oraz maksymalną szerokością tafli w określonej konfiguracji testowej.

W tym poradniku wyjaśniamy, jak czytać te dane i czym różnią się poszczególne uchwyty do szkła stosowane w balustradach.

Pełną ofertę mocowań można znaleźć w kategorii uchwyty do szkła w sklepie AVIS Elementy Balustrad.

Ważne: przedstawione wartości pochodzą z dokumentacji technicznej Q-railing i odnoszą się do określonych konfiguracji testowych producenta. Nie należy traktować ich jako uniwersalnych obliczeń konstrukcyjnych dla każdej balustrady. Przy projektowaniu konstrukcji należy uwzględnić aktualną dokumentację produktu, rodzaj szkła, sposób mocowania, geometrię balustrady i rzeczywiste obciążenia.

Jak wysokość tafli szkła 800 i 1000 mm wiąże się z wysokością balustrady?

W tabelach technicznych Q-railing dla wybranych uchwytów do szkła pojawiają się dwa warianty wysokości tafli: H = 800 mm oraz H = 1000 mm. Rozróżnienie to ma praktyczne znaczenie, ponieważ pozwala odnieść wyniki badań do balustrad o różnych wysokościach całkowitych.

Tafla szkła 800 mm – balustrady w budynkach jednorodzinnych

W budynkach jednorodzinnych minimalna wysokość balustrady wynosi 90 cm, mierząc do wierzchu poręczy. AVIS Elementy Balustrad rekomenduje jednak w takich realizacjach stosowanie balustrad o wysokości około 100 cm, co zapewnia większy komfort użytkowania i dodatkowy margines bezpieczeństwa.

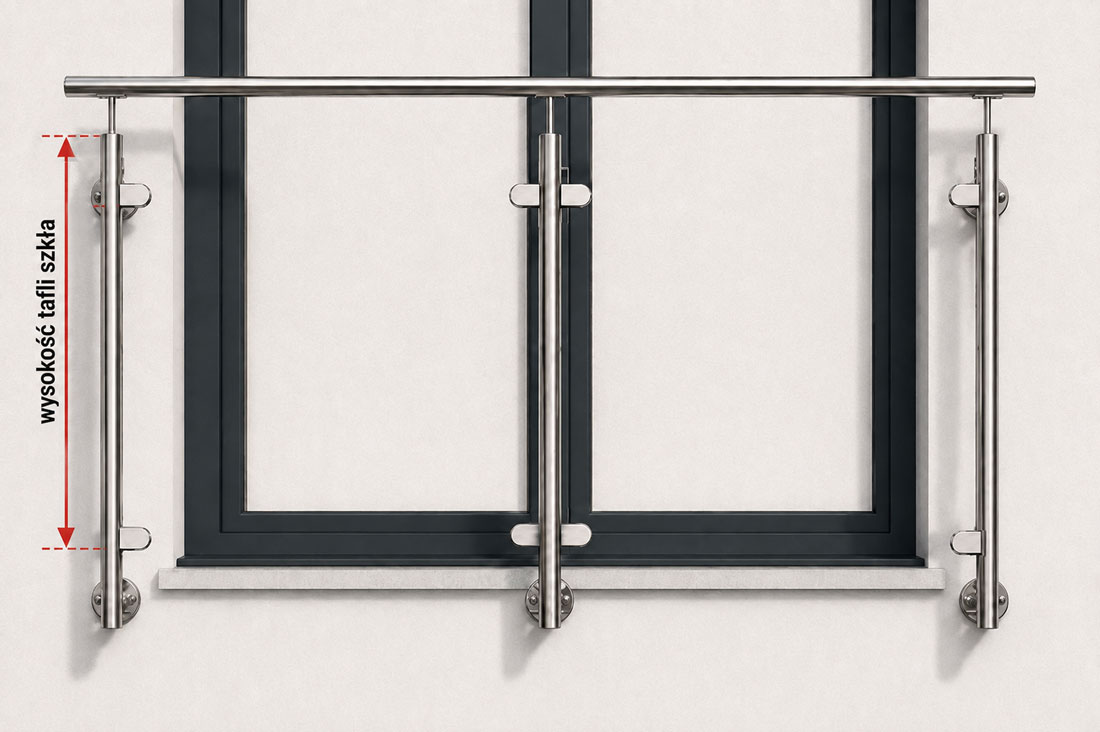

W konstrukcji słupkowej wysokość samej tafli szkła jest mniejsza od całkowitej wysokości balustrady. Wynika to między innymi z zachowania odstępu pomiędzy posadzką a dolną krawędzią szkła oraz przestrzeni pomiędzy górną krawędzią tafli a pochwytem.

Dlatego analizowany przez Q-railing wariant z tafą szkła o wysokości 800 mm można odnieść przede wszystkim do niższych balustrad stosowanych w budownictwie jednorodzinnym.

Tafla szkła 1000 mm – balustrady o wysokości 110 cm

W budynkach wielorodzinnych, zamieszkania zbiorowego oraz w wielu obiektach użyteczności publicznej wymagana wysokość balustrady wynosi 110 cm.

W takim przypadku zastosowanie wyższej tafli jest naturalną konsekwencją zwiększenia całkowitej wysokości konstrukcji. Dlatego Q-railing przedstawia oddzielne wyniki dla szkła o wysokości 1000 mm.

Warto zwrócić uwagę, że zwiększenie wysokości tafli z 800 do 1000 mm może wpływać na jej dopuszczalną szerokość przy tym samym modelu uchwytu, rodzaju szkła i obciążeniu. Wyższa tafla tworzy większą powierzchnię poddaną działaniu sił, dlatego wartości Wmax należy zawsze odczytywać z tabeli odpowiadającej właściwej wysokości szkła.

Szczegółowe wymagania dotyczące wysokości gotowej balustrady opisaliśmy również w poradniku „Nowe warunki techniczne 2026 – co zmieni się w przepisach dotyczących balustrad?”.

800 czy 1000 mm – którą tabelę wybrać?

W praktyce można przyjąć następujący punkt wyjścia:

Wysokość tafli w tabelach Typowa wysokość gotowej balustrady Zastosowanie
H = 800 mm ok. 900–1000 mm przede wszystkim budynki jednorodzinne
H = 1000 mm ok. 1100 mm budynki wielorodzinne i obiekty użyteczności publicznej

Nie należy jednak utożsamiać wysokości tafli szkła z wysokością całej balustrady. Ostateczna wysokość konstrukcji zależy również od odległości szkła od posadzki, położenia uchwytów oraz geometrii słupków i pochwytu.

Jak dobrać uchwyty do szkła do balustrady?

Najważniejszy wniosek z dokumentacji Q-railing jest prosty: sama grubość szkła nie określa jeszcze możliwości zastosowania danego uchwytu.

W tabelach producent analizuje jednocześnie kilka parametrów:

Oznaczenie Znaczenie
W szerokość tafli szkła
T grubość szkła
H wysokość tafli szkła
h1 odstęp pomiędzy szkłem a pochwytem
h2 odstęp pomiędzy szkłem a podłożem
h3 / h4 położenie osi górnego i dolnego uchwytu względem krawędzi szkła
F obciążenie powierzchniowe analizowane dla zastosowań zewnętrznych

W podstawowych konfiguracjach testowych wysokość szkła wynosi od 800 do 1000 mm, natomiast minimalna szerokość tafli wynosi 500 mm. Producent określa również położenie uchwytów względem krawędzi szkła.

Oznacza to, że stwierdzenie:

„ten uchwyt pasuje do szkła 10,76 mm”

nie jest równoznaczne z:

„na tym uchwycie można zamontować dowolnej wielkości taflę szkła 10,76 mm”.

To zasadnicza różnica.

AISI 304 czy AISI 316 – gdzie stosowano poszczególne uchwyty?

W analizowanej dokumentacji Q-railing konfiguracje oznaczone jako INDOOR przedstawione są przede wszystkim dla zacisków ze stali nierdzewnej AISI 304, natomiast konfiguracje OUTDOOR dla stali kwasoodpornej AISI 316.

Do zastosowań wewnętrznych można zobaczyć pełną kategorię uchwytów do szkła ze stali nierdzewnej AISI 304.

W przypadku balustrad zewnętrznych warto przejść do kategorii uchwytów do szkła ze stali kwasoodpornej AISI 316.

Podział ten jest szczególnie ważny przy interpretacji tabel, ponieważ dla modeli AISI 316 producent uwzględnia dodatkowo różne wartości obciążenia działającego na taflę.

MOD 20 – kompaktowy uchwyt do mniejszych tafli

MOD 20 jest jednym z najmniejszych modeli pokazanych w dokumentacji. W konfiguracji INDOOR producent przedstawia go dla szkła monolitycznego ESG-H o grubości 8 mm.

Zakres szerokości tafli w przedstawionej konfiguracji wynosi:

W = 500–1200 mm.

Model może być montowany do powierzchni płaskiej lub odpowiednio ukształtowanej podstawy dla słupka rurowego.

MOD 20 dobrze pokazuje, że niewielkie uchwyty do szkła mogą być wystarczające w określonych konfiguracjach, jednak ich możliwości nie powinny być automatycznie przenoszone na większe tafle czy inne rodzaje szkła.



MOD 21 – niewielki uchwyt do szkła laminowanego

W przypadku MOD 21 dokumentacja prezentuje już szkło laminowane:

VSG/ESG 8,76 oraz 9,52 mm.

Dla obu grubości zakres szerokości tafli wynosi:

W = 500–1200 mm.

W porównaniu z MOD 20 różnica dotyczy więc nie tylko geometrii uchwytu, ale także rodzaju szkła uwzględnionego w konfiguracji testowej.

MOD 21 może być interesującym rozwiązaniem przy niewielkich taflach stosowanych wewnątrz budynków, jeśli parametry całej konstrukcji odpowiadają konfiguracji przewidzianej dla tego modelu.

MOD 22 – uniwersalny model do szkła 8–10 mm

MOD 22 ma wyraźnie szerszy zakres zastosowań.

W konfiguracji INDOOR producent uwzględnia:

Rodzaj szkła Grubość
VSG/TVG 8,76 i 9,52 mm
VSG/ESG 8,76 i 9,52 mm
Mono/ESG-H 8 i 10 mm

Dla tych wariantów szerokość tafli może w analizowanej konfiguracji dochodzić do 1500 mm.

Jeszcze ciekawsze są dane dotyczące AISI 316 i zastosowania zewnętrznego.

Dla przykładu przy zastosowaniu szkła VSG/ESG 8,76 mm tabela pokazuje:

Obciążenie F Maks. szerokość W
1,60 kN/m² 500 mm
1,00 kN/m² 1000 mm
0,64 kN/m² 1200 mm

To bardzo dobrze pokazuje, jak dobrać uchwyty do szkła na zewnątrz – nie można patrzeć wyłącznie na grubość tafli, ponieważ równie istotne są jej szerokość oraz przewidywane obciążenie.

Ten sam model uchwytu i ta sama grubość szkła mogą pozwalać na zupełnie inną szerokość tafli w zależności od obciążenia.

MOD 24 – do grubszego szkła i wymagających konfiguracji

MOD 24 jest przeznaczony do zdecydowanie grubszych tafli.

W dokumentacji INDOOR pojawiają się szkła laminowane:

12,76 / 13,52 / 16,76 / 17,52 mm.

Uwzględniono między innymi VSG/SPG, VSG/TVG oraz VSG/ESG.

W zależności od budowy szkła szerokość tafli w analizowanych konfiguracjach może dochodzić do około 1500–1600 mm.

Jeszcze więcej informacji dostarcza tabela dla AISI 316.

Przy wysokim obciążeniu F = 2,20 kN/m² wyniki wyraźnie zmieniają się wraz z rodzajem i grubością szkła.

Przykładowo:

Konfiguracja szkła Maks. W
VSG/SPG 12,76 mm 500 mm
VSG/SPG 16,76 mm 800 mm
VSG/TVG 12,76 mm 500 mm
VSG/TVG 16,76 mm 1000 mm
VSG/ESG 16,76 mm 1000 mm
Mono/ESG-H 12 mm 1400 mm
Mono/ESG-H 16 mm 1600 mm

Widzimy więc bardzo wyraźnie, że dwie tafle o podobnej grubości, lecz odmiennej budowie mogą dawać inne wyniki.

MOD 24 jest dobrym przykładem modelu, przy którym dobór szkła powinien być analizowany razem z konstrukcją, a nie jako osobny parametr.

MOD 26 – szeroki zakres grubości szkła

MOD 26 jest jednym z najbardziej uniwersalnych modeli w przedstawionym zestawieniu.

Producent przewiduje między innymi:

  • VSG/TVG 8,76–12,76 mm,
  • VSG/ESG 8,76–12,76 mm,
  • Mono/ESG-H 8–12 mm.

W konfiguracjach wewnętrznych szerokość tafli może dochodzić do około 1600 mm.

Bardzo ciekawie wygląda również tabela AISI 316.

Przy obciążeniu 2,20 kN/m² maksymalna szerokość w przykładowych konfiguracjach wynosi:

Rodzaj szkła Maks. W
VSG/TVG 12,76 mm 500 mm
VSG/ESG 8,76 mm 500 mm
VSG/ESG 10,76 mm 800 mm
Mono ESG-H 8 mm 800 mm
Mono ESG-H 10 mm 1000 mm
Mono ESG-H 12 mm 1400 mm

Przy niższym obciążeniu wynoszącym 0,64 kN/m² szerokości dochodzą już do około 1200–1400 mm, zależnie od rodzaju szkła.

To kolejny dowód na to, że prawidłowo dobrane uchwyty do szkła są tylko jednym z elementów całego układu konstrukcyjnego.

MOD 28 – możliwość stosowania dużych tafli

MOD 28 jest szczególnie interesujący z punktu widzenia projektowania większych przęseł balustrady.

W dokumentacji INDOOR większość konfiguracji osiąga szerokość do 1800 mm, a dla jednej z przedstawionych konfiguracji VSG/ESG wartość dochodzi nawet do 2000 mm.

Jednocześnie dla AISI 316 producent przygotował bardziej szczegółowe zestawienia, rozdzielając tafle o wysokości:

H = 800 mm

oraz

H = 1000 mm.

To istotna informacja. Pokazuje, że wraz ze zmianą wysokości tafli mogą zmieniać się możliwości całego układu.

Przykładowo dla tafli o wysokości 1000 mm i obciążenia 2,20 kN/m² w tabeli pojawiają się między innymi następujące wartości:

Szkło Maks. W
VSG/TVG 10,76 mm 700 mm
VSG/TVG 12,76 mm 950 mm
VSG/ESG 8,76 mm 650 mm
VSG/ESG 10,76 mm 950 mm
VSG/ESG 12,76 mm 1100 mm
Mono ESG-H 8 mm 1000 mm
Mono ESG-H 10 mm 1500 mm
Mono ESG-H 12 mm 1700 mm

Natomiast przy obciążeniu 0,70 kN/m² niektóre konfiguracje osiągają szerokość nawet 1800 mm.

MOD 28 pokazuje więc bardzo wyraźnie zależność:

rodzaj szkła + grubość + wysokość tafli + obciążenie = możliwa szerokość tafli w konkretnej konfiguracji.

MOD 42 – podobne możliwości, inna geometria uchwytu

MOD 42 ma prostokątną formę i w wielu konfiguracjach technicznych osiąga wartości bardzo podobne do MOD 28.

Producent również przedstawia osobne zestawienia dla wysokości szkła:

800 mm oraz 1000 mm.

W tabelach AISI 316 wiele wyników MOD 42 i MOD 28 jest takich samych lub bardzo zbliżonych.

Oznacza to, że wybór pomiędzy tymi dwoma modelami nie powinien opierać się wyłącznie na założeniu, że większy lub inaczej wyglądający uchwyt musi być automatycznie „mocniejszy”.

Jeżeli oba rozwiązania spełniają wymagania danej konfiguracji, znaczenie mogą mieć również kształt słupka, sposób mocowania, geometria elementu oraz efekt wizualny balustrady.

Uchwyty do szkła AISI 316 – dlaczego obciążenie wiatrem jest tak ważne?

W przypadku balustrady zewnętrznej tafla szkła stanowi powierzchnię, na którą działa wiatr. Im większa tafla, tym większa powierzchnia poddawana obciążeniu.

Dlatego w tabelach dla AISI 316 Q-railing uwzględnia różne poziomy obciążenia F.

Najłatwiej zobaczyć tę zależność na konkretnym przykładzie.

Dla MOD 22 oraz VSG/ESG 8,76 mm:

1,60 kN/m² → Wmax 500 mm

1,00 kN/m² → Wmax 1000 mm

0,64 kN/m² → Wmax 1200 mm

Mamy ten sam uchwyt i tę samą grubość szkła, a różnica w możliwej szerokości tafli jest ponad dwukrotna.

Dlatego nie powinno się dobierać balustrady zewnętrznej według prostej zasady: „mam szkło 8,76 mm, więc mogę zastosować taflę o szerokości X”.

Najpierw trzeba określić parametry całej konstrukcji.

W zastosowaniach zewnętrznych warto korzystać z elementów przeznaczonych do takich warunków. AVIS Elementy Balustrad oferuje rozbudowaną kategorię uchwytów do szkła AISI 316.

Montaż podłogowy a montaż boczny balustrady

Dokumentacja Q-railing oddzielnie analizuje także konfiguracje, w których słupki balustrady mocowane są od góry oraz bocznie.

To bardzo ważne, ponieważ wyników uzyskanych dla jednej konfiguracji nie należy automatycznie przenosić na drugą.

Dla montażu bocznego producent analizował ponadto różne sposoby zabezpieczenia tafli, między innymi rozwiązania:

ze sworzniem zabezpieczającym oraz konfiguracje bez sworznia lub z dodatkową płytą zabezpieczającą.

Różnica ta ma znaczenie dla sposobu zachowania szkła w systemie.

Aby prawidłowo określić, jak dobrać uchwyty do szkła przy montażu bocznym lub podłogowym, trzeba zwrócić uwagę nie tylko na sam model zacisku, ale również na sposób, w jaki został przebadany kompletny układ.

Dlaczego sworzeń lub płytka zabezpieczająca ma znaczenie?

Uchwyt zaciskowy utrzymuje taflę pomiędzy powierzchniami dociskowymi i odpowiednimi wkładkami.

W części systemów stosuje się dodatkowe mechaniczne zabezpieczenie tafli. Dokumentacja Q-railing rozróżnia konfiguracje z takim zabezpieczeniem i bez niego, co oznacza, że tych wariantów nie należy traktować jako identycznych.

W szczególności przy zastosowaniach zewnętrznych lub bardziej wymagających konstrukcjach warto zweryfikować, czy aktualna wersja uchwytu posiada rozwiązanie odpowiadające konfiguracji, dla której podawane są dane producenta.

Jak dobrać uchwyt do konkretnej tafli?

Praktyczny sposób doboru najlepiej odwrócić.

Zamiast zaczynać od pytania:

„Jaki uchwyt mi się podoba?”

należy najpierw określić:

  1. miejsce zastosowania – wnętrze czy zewnętrzna balustrada,
  2. wysokość projektowanej tafli,
  3. planowaną szerokość przęsła,
  4. rodzaj szkła,
  5. jego grubość,
  6. sposób montażu balustrady,
  7. wymagane zabezpieczenie tafli,
  8. obciążenia, którym konstrukcja będzie poddawana.

Dopiero po określeniu tych parametrów można prawidłowo odpowiedzieć na pytanie, jak dobrać uchwyty do szkła i wybrać odpowiedni model mocowania oraz jego wersję materiałową.

Takie podejście jest znacznie bezpieczniejsze niż dobór szkła wyłącznie do rozmiaru gumowej wkładki w zacisku.

Więcej o zasadach doboru szkła i sposobach jego mocowania opisujemy w poradniku Bezpieczny montaż balustrad ze szkła.

Porównanie modeli – szybka tabela

Model Przykładowe szkło z dokumentacji Maks. szerokość pojawiająca się w konfiguracjach INDOOR* Charakterystyka
MOD 20 ESG-H 8 mm 1200 mm kompaktowy model
MOD 21 VSG/ESG 8,76–9,52 mm 1200 mm mały uchwyt do szkła laminowanego
MOD 22 8–10 mm 1500 mm uniwersalny
MOD 24 12,76–17,52 mm 1600 mm grubsze i cięższe szkło
MOD 26 8,76–12,76 mm 1600 mm szeroki zakres zastosowań
MOD 28 wiele konfiguracji do 12,76 mm do 2000 mm możliwość dużych tafli
MOD 42 wiele konfiguracji do 12,76 mm do 2000 mm duże tafle, prostokątna forma

* Podane wartości są największymi wartościami występującymi w analizowanych konfiguracjach dokumentacji producenta. Nie oznaczają automatycznie dopuszczenia każdej tafli o takiej szerokości.

Jakie uchwyty do szkła wybrać – AISI 304 czy AISI 316?

Jeżeli balustrada znajduje się wewnątrz budynku, punktem wyjścia mogą być uchwyty do szkła AISI 304 dostępne w AVIS Elementy Balustrad.

Przy projektowaniu balustrad zewnętrznych należy zwrócić szczególną uwagę na odporność materiału na środowisko oraz warunki eksploatacji. W analizowanej dokumentacji Q-railing konfiguracje OUTDOOR przedstawiono dla stali AISI 316. W sklepie dostępna jest osobna grupa uchwytów do szkła ze stali AISI 316.

Nie należy jednak dobierać materiału wyłącznie na podstawie lokalizacji „wewnątrz/zewnątrz”. W środowisku agresywnym, basenowym, nadmorskim czy przemysłowym wymagania mogą być wyższe i powinny zostać ocenione indywidualnie.

Najważniejszy wniosek: uchwyt, szkło i konstrukcja tworzą jeden system

Analiza tabel Q-railing pozwala znacznie dokładniej odpowiedzieć na pytanie, jak dobrać uchwyty do szkła do konkretnej balustrady. Uchwyty nie powinny być dobierane w oderwaniu od parametrów tafli, ponieważ o możliwościach całego układu decyduje jednocześnie kilka czynników.

To, że określony model można wyposażyć we wkładkę do szkła 8,76 czy 12,76 mm, mówi nam jedynie, że dany zacisk jest przygotowany do konkretnej grubości.

Nie odpowiada natomiast automatycznie na pytanie, jaka może być szerokość szkła, jak wysokie może być przęsło i jak system zachowa się przy obciążeniu zewnętrznym.

Dopiero połączenie:

modelu uchwytu + materiału + typu szkła + grubości + wysokości + szerokości + sposobu montażu + obciążenia

pozwala właściwie ocenić konkretną konfigurację.

Jeżeli szukasz elementów do wykonania balustrady ze szkłem, zobacz pełną kategorię uchwyty do szkła w AVIS Elementy Balustrad. Znajdziesz tam modele do powierzchni płaskich i słupków rurowych, warianty ze stali nierdzewnej AISI 304 oraz stali kwasoodpornej AISI 316, a także inne systemy mocowania szkła.

Źródło danych technicznych

Artykuł opracowano na podstawie dokumentacji technicznej Q-railing dotyczącej konfiguracji zacisków do szkła i wyników badań przedstawionych przez producenta. Ze względu na możliwość zmian konstrukcyjnych produktów oraz aktualizacji dokumentacji przed zastosowaniem konkretnych wartości należy każdorazowo zweryfikować aktualne parametry techniczne stosowanego elementu.

FAQ – uchwyty do szkła w balustradach

Jak dobrać uchwyty do szkła do odpowiedniej grubości tafli?

Dobór uchwytu zależy nie tylko od grubości szkła, ale również od jego rodzaju, szerokości i wysokości tafli, sposobu montażu balustrady oraz przewidywanych obciążeń. Przykładowo ten sam model uchwytu może być stosowany ze szkłem o kilku różnych grubościach, ale maksymalna szerokość tafli będzie zależała od konkretnej konfiguracji.

Czy uchwyt do szkła 8,76 mm można zastosować do dowolnej szerokości tafli?

Nie. Informacja, że uchwyt do szkła jest przeznaczony do tafli 8,76 mm, oznacza przede wszystkim zgodność jego wkładki z daną grubością szkła. Maksymalna szerokość tafli zależy dodatkowo od rodzaju szkła, wysokości balustrady, rozmieszczenia uchwytów oraz działających obciążeń.

Czym różnią się uchwyty do szkła AISI 304 i AISI 316?

AISI 304 jest popularnym gatunkiem stali nierdzewnej stosowanym przede wszystkim wewnątrz budynków i w standardowych warunkach użytkowania. AISI 316 zawiera molibden, dzięki czemu ma wyższą odporność na korozję i jest częściej stosowana w uchwytach do szkła przeznaczonych do balustrad zewnętrznych oraz bardziej wymagających środowisk.

Jak obciążenie wiatrem wpływa na szerokość szkła w balustradzie?

Im większe obciążenie działające na taflę, tym mniejsza może być dopuszczalna szerokość szkła w danej konfiguracji. Tabele techniczne Q-railing pokazują, że przy tym samym modelu uchwytu i tej samej grubości szkła zmiana obciążenia może znacząco zmienić maksymalną szerokość tafli.

Czy MOD 28 i MOD 42 mają podobną nośność?

W przedstawionych konfiguracjach testowych wartości uzyskiwane przez MOD 28 i MOD 42 są w wielu przypadkach bardzo podobne. Nie oznacza to jednak, że modele są zawsze zamienne. Przy wyborze należy uwzględnić geometrię uchwytu, rodzaj słupka, grubość szkła, sposób zabezpieczenia tafli oraz warunki konkretnej realizacji.

Jaki uchwyt do szkła wybrać do tafli 12,76 mm?

Do szkła o grubości 12,76 mm można zastosować kilka modeli uchwytów, w zależności od rodzaju szkła i konstrukcji balustrady. W dokumentacji Q-railing grubość 12,76 mm występuje między innymi przy modelach MOD 24, MOD 26, MOD 28 oraz MOD 42. Samą grubość należy jednak zawsze analizować razem z szerokością i wysokością tafli oraz obciążeniami.

Czy wysokość szkła ma wpływ na dobór uchwytów?

Tak. Wysokość tafli wpływa na zachowanie całego wypełnienia pod obciążeniem. W dokumentacji technicznej dla wybranych uchwytów do szkła producent przedstawia osobne wartości dla tafli o wysokości 800 i 1000 mm. Dlatego wyniku dla jednej wysokości nie powinno się automatycznie stosować do innej.

Czy montaż boczny i montaż od góry dają takie same wyniki?

Nie. Są to różne konfiguracje konstrukcyjne. Q-railing przedstawiał osobne wyniki dla montażu podłogowego oraz bocznego, dlatego danych dotyczących jednego sposobu montażu nie należy bez dodatkowej weryfikacji przenosić na drugi.

Do czego służy sworzeń zabezpieczający w uchwycie do szkła?

Sworzeń stanowi dodatkowe mechaniczne zabezpieczenie tafli. W określonych konfiguracjach przechodzi przez odpowiednio przygotowany otwór w szkle i ogranicza możliwość jego wysunięcia z zacisku. Dokumentacja producenta rozróżnia konfiguracje ze sworzniem zabezpieczającym oraz bez niego.

Do czego służy płytka zabezpieczająca w uchwycie do szkła?

Płytka zabezpieczająca jest dodatkowym elementem systemu mocowania szkła. Jej zadaniem jest zwiększenie bezpieczeństwa określonej konfiguracji w przypadku utraty podstawowej siły zacisku. Jeżeli dane techniczne zostały określone dla uchwytu z płytką zabezpieczającą, nie powinno się zakładać takich samych parametrów dla wersji bez niej.

Czy można dobrać szerokość tafli wyłącznie na podstawie tabel producenta uchwytu?

Tabele są bardzo dobrym punktem odniesienia, ale dotyczą konkretnych konfiguracji testowych. Przy projektowaniu rzeczywistej balustrady należy uwzględnić między innymi wysokość szkła, jego budowę, sposób zamocowania słupków, rozstaw uchwytów, warunki użytkowania oraz obciążenia występujące w miejscu montażu.

Jakie uchwyty do szkła stosować na zewnątrz?

W przypadku balustrad zewnętrznych najczęściej wybierane są uchwyty do szkła ze stali AISI 316, która ma podwyższoną odporność na korozję. Ostateczny wybór powinien jednak uwzględniać środowisko pracy, lokalizację obiektu oraz wymagania całego systemu balustradowego.

Czy większy uchwyt do szkła zawsze pozwala zastosować większą taflę?

Nie. Wielkość uchwytu nie jest wystarczającym kryterium. O możliwościach zastosowania decyduje cały przebadany układ: geometria uchwytu, materiał, rodzaj i grubość szkła, rozstaw mocowań, wysokość tafli oraz obciążenia. Dlatego dwa podobnej wielkości uchwyty mogą mieć różne zakresy zastosowania.

Jak zamontować szklany balkon francuski NICEA? Montaż i pomiar szkła krok po kroku

Jak zamontować szklany balkon francuski NICEA? Montaż i pomiar szkła krok po kroku

Montaż balkonu francuskiego NICEA ze szkłem – krok po kroku

Montaż balkonu francuskiego NICEA ze szkłem wymaga zachowania odpowiedniej kolejności prac – od przygotowania i zakotwienia konstrukcji, przez ustawienie słupków i poręczy, aż po montaż uchwytów oraz precyzyjny pomiar tafli szklanych. W tym poradniku pokazujemy cały proces krok po kroku, ze szczególnym uwzględnieniem etapu szklenia, ponieważ to właśnie prawidłowe ustawienie uchwytów i pomiar szkła decydują o poprawnym montażu całej konstrukcji.

Szkła nie należy zamawiać na podstawie samego wymiaru okna ani przed zamontowaniem konstrukcji balkonu francuskiego. Dopiero po ustawieniu słupków, zamocowaniu poręczy i przykręceniu baz uchwytów znamy rzeczywistą geometrię konstrukcji i możemy precyzyjnie określić wymiary tafli.

W tym poradniku pokazujemy kompletny montaż balkonu francuskiego NICEA ze szkłem – od rozpoznania rodzaju ściany aż po końcowe zamocowanie tafli.

Model występuje w dwóch podstawowych wariantach:

✅ balkon francuski NICEA II – konstrukcja z dwoma słupkami skrajnymi,

✅ balkon francuski NICEA III – konstrukcja przeznaczona do większych otworów, wyposażona dodatkowo w słupek środkowy.

Jeżeli szukasz podobnej konstrukcji, ale z poziomymi rurkami ze stali nierdzewnej zamiast szkła, zobacz również nasz poradnik: jak zamontować balkon francuski Bordeaux krok po kroku.

Ważne: balkon francuski jest elementem zabezpieczającym przed wypadnięciem. Sposób kotwienia należy zawsze dopasować do rzeczywistego podłoża i stanu technicznego ściany. W przypadku wątpliwości dotyczących konstrukcji budynku należy skonsultować sposób mocowania z osobą posiadającą odpowiednie uprawnienia.

Co będzie potrzebne do montażu balkonu francuskiego NICEA?

Przed rozpoczęciem pracy przygotuj elementy konstrukcji i narzędzia.

Potrzebne będą między innymi:

✅ słupki skrajne systemu NICEA,

✅ przy większym otworze – słupek środkowy,

✅ rura poręczowa Ø42,4 mm,

✅ dolne uchwyty do szkła P200 ze stopką bezpieczeństwa,

✅ górne uchwyty do szkła model 20,

✅ odpowiednio dobrane wkładki gumowe do szkła,

✅ śruby tulejkowe M8 do przykręcenia baz uchwytów,

✅ pręty gwintowane M10,

✅ zaprawa żywiczna,

✅ tuleje siatkowe do pustaków szczelinowych,

✅ dystanse elewacyjne Dimo-Block,

✅ nakrętki kołpakowe,

✅ otwornica Ø50 mm z wiertłem prowadzącym,

✅ wiertła odpowiednie do rodzaju ściany,

✅ szczotka i pompka do czyszczenia otworów,

✅ poziomica,

✅ miarka,

✅ marker,

✅ wiertło kobaltowe Ø4,2 mm,

✅ gwintownik M5,

✅ klucze imbusowe,

✅ gumowy młotek.

Podczas późniejszego montażu szkła warto również zapewnić bezpieczny sposób transportowania i przytrzymywania tafli. Montaż balkonu francuskiego NICEA powinny wykonywać minimum dwie osoby.

Krok 1. Zmierz grubość warstwy ocieplenia

Pierwszym zadaniem nie jest wiercenie, lecz ustalenie budowy elewacji.

Musimy wiedzieć, jaka warstwa znajduje się pomiędzy powierzchnią gotowego tynku a ścianą konstrukcyjną budynku.

Najczęściej będzie to:

✅ styropian,

✅ klej i warstwa zbrojąca,

✅ tynk elewacyjny,

✅ ewentualnie inny system izolacji.

Odległość od lica ściany nośnej do zewnętrznej powierzchni elewacji oznaczymy jako X.

Wymiar X będzie później potrzebny zarówno do dobrania dystansów elewacyjnych, jak i obliczenia długości szpilek M10.

Krok 2. Sprawdź materiał i stan ściany nośnej

Następnym krokiem jest ustalenie, z czego wykonano ścianę, do której będziemy kotwić balkon francuski.

W budownictwie jednorodzinnym często spotykamy między innymi:

✅ pustaki ceramiczne typu Porotherm,

✅ beton komórkowy, np. Ytong.

Nie wolno traktować tych podłoży jednakowo.

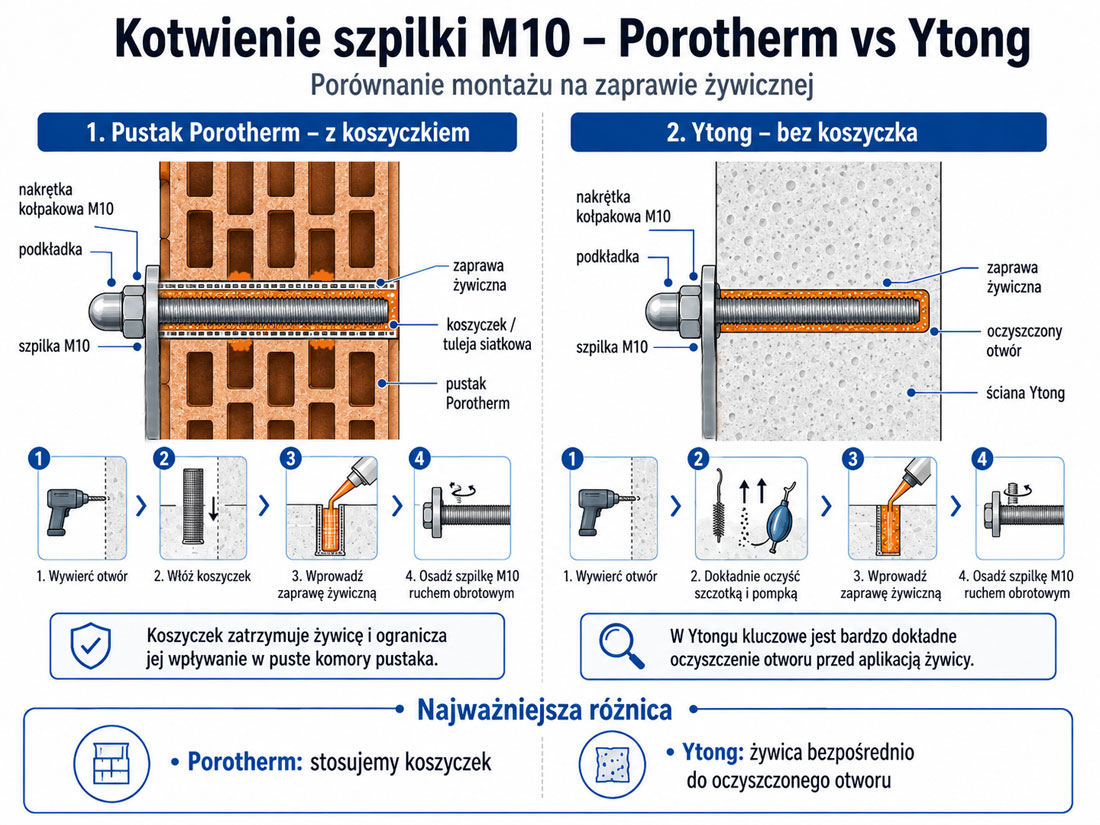

Montaż w pustaku Porotherm

W pustakach szczelinowych stosujemy tuleję siatkową, która zatrzymuje zaprawę żywiczną w strefie kotwienia i zapobiega jej niekontrolowanemu wpływaniu do pustych komór.

W standardowym przypadku wykorzystujemy tuleję siatkową L85 do prętów M10/M12.

Dla tulei L85 przygotowujemy otwór Ø15 mm.

Stary budynek lub podłoże o niepewnym stanie technicznym

Szczególną ostrożność należy zachować w starszych budynkach posiadających warstwę docieplenia.

Przed odsłonięciem ściany nie zawsze jesteśmy w stanie stwierdzić, w jakim stanie znajduje się pustak. Po usunięciu izolacji możemy zobaczyć między innymi:

✅ wykruszone fragmenty pustaka,

✅ osłabioną pierwszą ściankę,

✅ drobne pęknięcia,

✅ lokalne ubytki,

✅ ślady wcześniejszych ingerencji w mur.

Jeżeli stan ściany pozwala na dalsze wykonanie kotwienia, ale zależy nam na głębszym osadzeniu pręta, zalecamy wykonanie głębszego odwiertu i zastosowanie tulei siatkowej L-130 mm do prętów M10/M12.

Dłuższa tuleja pozwala przesunąć strefę kotwienia głębiej w podłoże.

Uwaga: dłuższa tuleja nie służy do „naprawiania” konstrukcyjnie uszkodzonej ściany. Jeżeli pustak jest mocno spękany, rozkruszony albo istnieją wątpliwości co do nośności podłoża, należy przerwać montaż i ocenić konstrukcję ściany.

Montaż w Ytongu

W betonie komórkowym nie stosujemy tulei siatkowej takiej jak w pustaku szczelinowym.

Kluczowym etapem jest natomiast bardzo dokładne oczyszczenie otworu.

Pomocne będą:

szczotka do czyszczenia otworów

oraz

pompka do wydmuchiwania pyłu z nawierconych otworów.

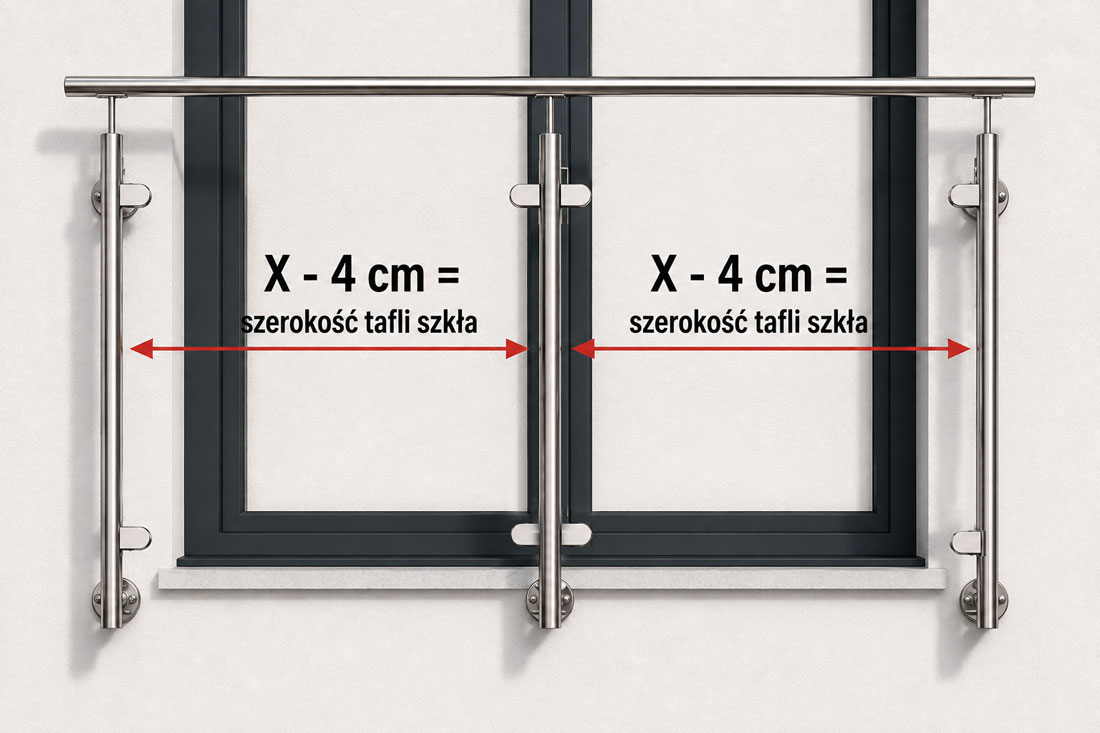

Krok 3. Dobierz wariant NICEA do szerokości okna

W konstrukcji dwusłupkowej wykorzystujemy lewy i prawy słupek umieszczone po bokach otworu.

Do mniejszych otworów przeznaczony jest balkon francuski NICEA II.

Przy większych szerokościach stosujemy balkon francuski NICEA III, wyposażony dodatkowo w słupek znajdujący się w osi okna.

Wariant ze słupkiem środkowym będzie później oznaczał również dwie osobno mierzone tafle szkła, a nie jedną dużą szybę.

Krok 4. Przygotuj bezpieczne stanowisko

Rusztowanie należy ustawić na takiej wysokości, aby dwie osoby miały swobodny dostęp do całej strefy mocowania słupków i poręczy.

W przypadku NICEA III potrzebny jest również wygodny dostęp do środka otworu okiennego.

Nie wykonujemy montażu ze stołka, parapetu ani przypadkowej drabiny.

Na późniejszym etapie będziemy pracować z taflami szkła, dlatego stabilne stanowisko robocze ma szczególne znaczenie.

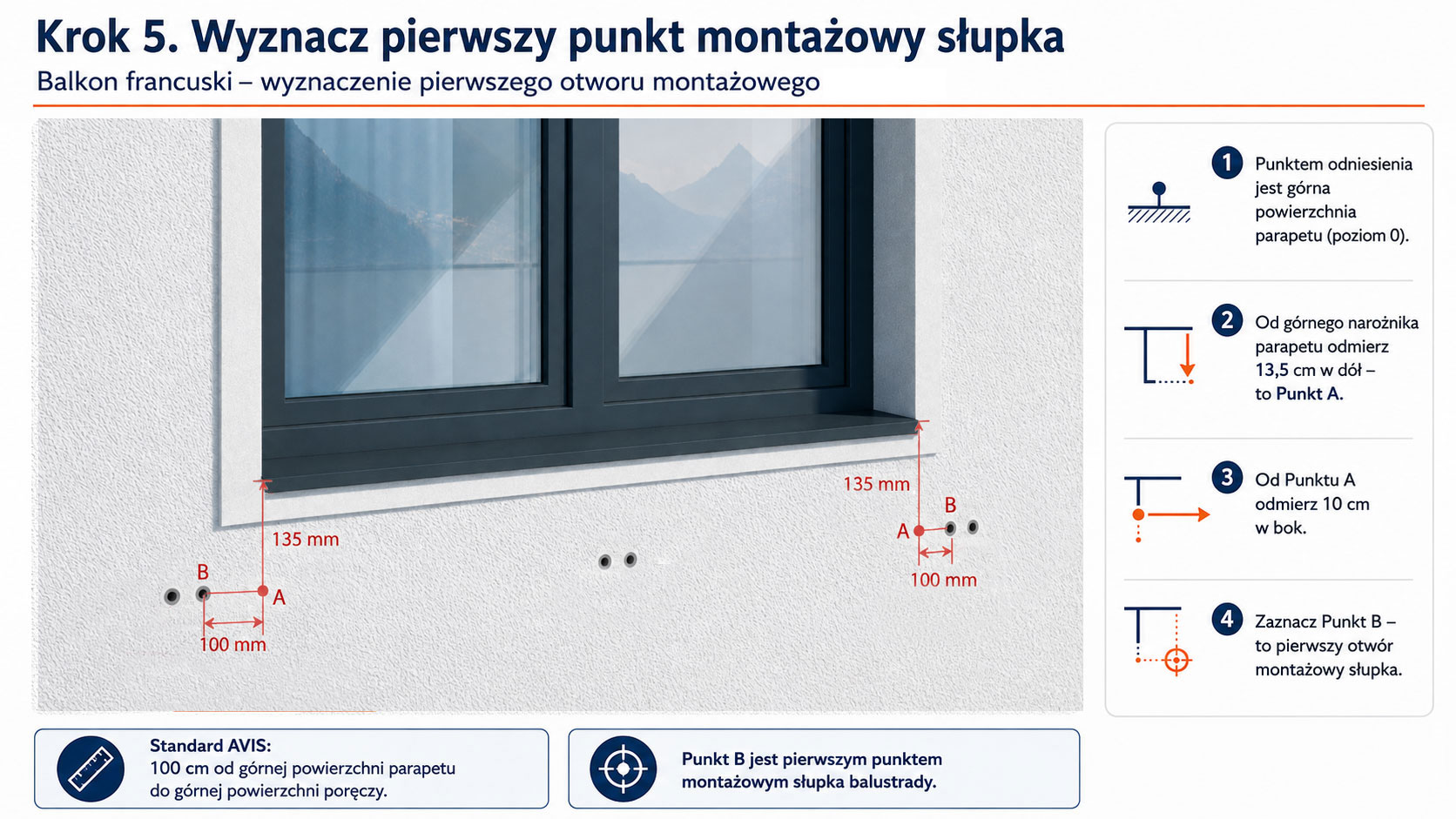

Krok 5. Wyznacz pierwszy punkt mocowania lewego słupka

Dokładne wyznaczenie pierwszych punktów kotwienia ma kluczowe znaczenie dla całej konstrukcji. Już na tym etapie montaż balkonu francuskiego NICEA ze szkłem wymaga szczególnej precyzji, ponieważ położenie słupków będzie później bezpośrednio wpływać na wymiary zamawianych tafli.

Punktem odniesienia jest górna powierzchnia parapetu, którą traktujemy jako poziom „0”.

W systemie NICEA przyjmujemy wysokość:

100 cm od górnej powierzchni parapetu do górnej powierzchni poręczy.

Aby ustalić położenie pierwszego otworu:

✅ od górnego lewego narożnika parapetu odmierz 13,5 cm pionowo w dół,

✅ oznacz uzyskane miejsce jako punkt A,

✅ od punktu A odmierz 10 cm poziomo w lewo,

✅ zaznacz uzyskany punkt B.

Punkt B wyznacza pierwszy otwór montażowy lewego słupka.

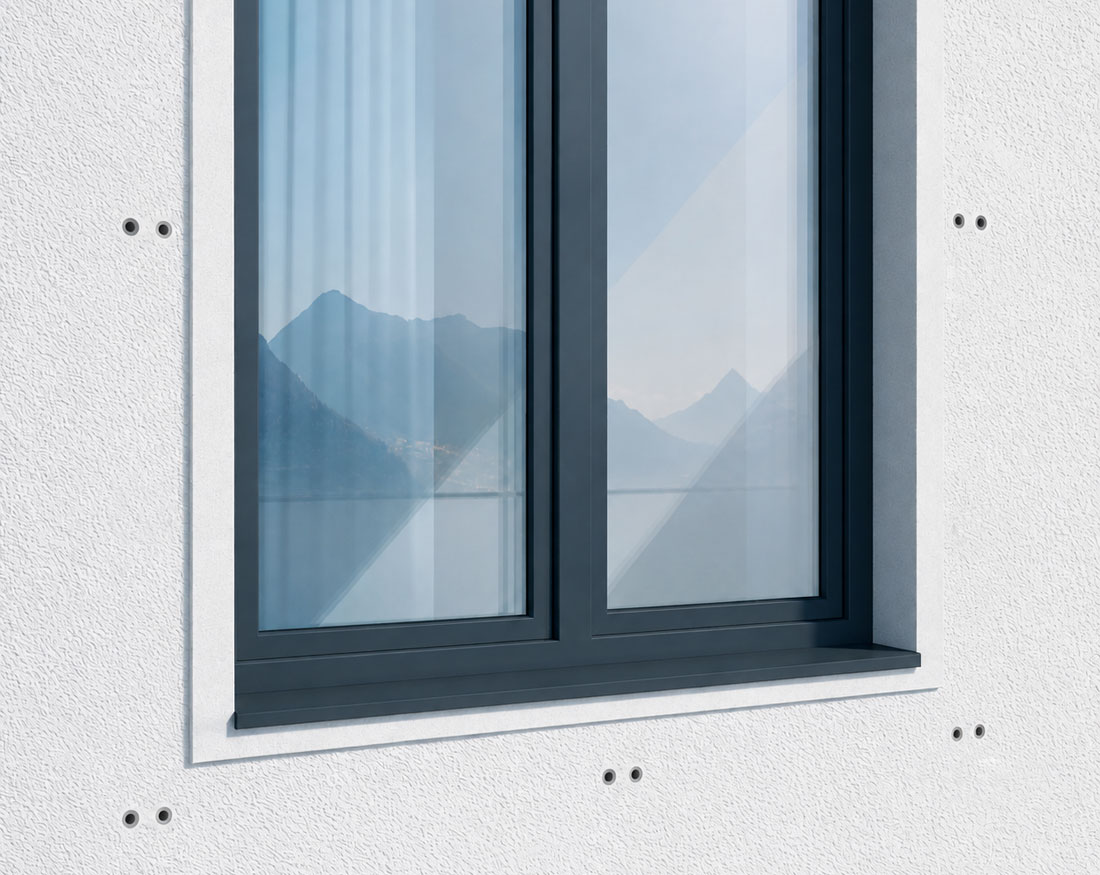

Krok 6. Wyznacz pozostałe otwory lewego słupka

Przyłóż słupek do elewacji w taki sposób, aby punkt B odpowiadał prawemu otworowi w dolnym mocowaniu słupka.

Jedna osoba stabilizuje element, a druga kontroluje jego ustawienie poziomicą.

Gdy słupek jest ustawiony dokładnie w pionie:

✅ zaznacz wszystkie otwory górnego mocowania,

✅ zaznacz pozostałe otwory dolnego mocowania,

✅ ponownie sprawdź pion przed odłożeniem słupka.

Dla słupka skrajnego otrzymujemy cztery punkty kotwienia do ściany.

Krok 7. Wyznacz mocowanie prawego słupka

Po przeciwnej stronie otworu wykonujemy analogiczną operację.

Przed rozpoczęciem wiercenia sprawdź jeszcze raz:

✅ poziom górnej krawędzi konstrukcji,

✅ pion obydwu słupków,

✅ symetrię względem okna,

✅ odległość od krawędzi parapetu,

✅ zgodność wszystkich zaznaczonych otworów z mocowaniami słupków.

Dopiero po tej kontroli przechodzimy do wykonania odwiertów.

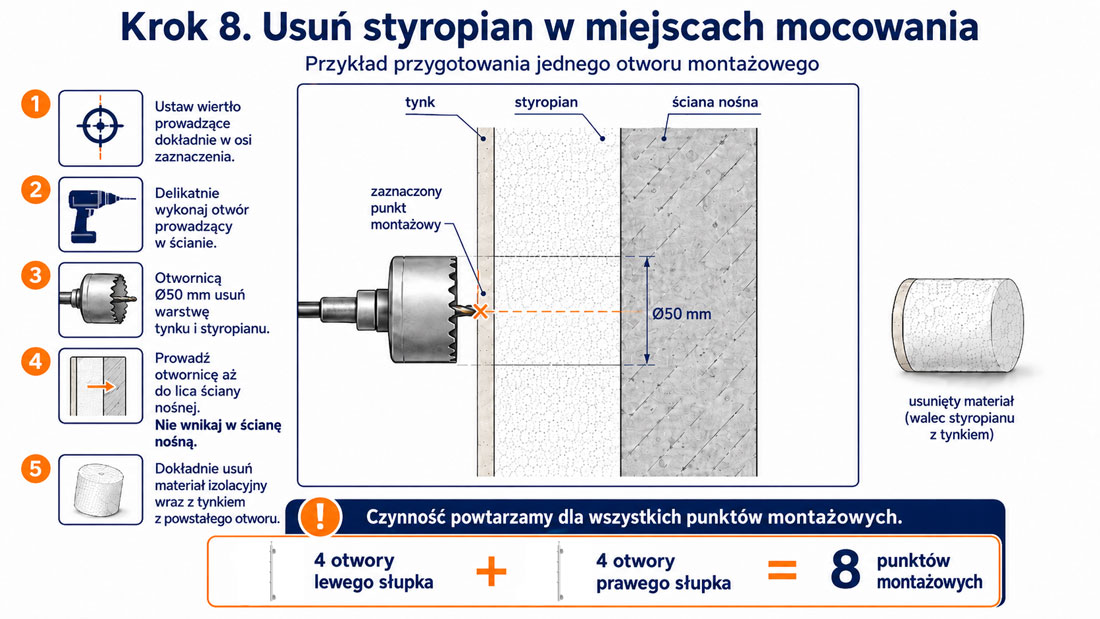

Krok 8. Usuń styropian w miejscach kotwienia

Jeżeli elewacja jest docieplona styropianem, wykonujemy w nim otwory umożliwiające późniejsze zastosowanie dystansów elewacyjnych.

Stosujemy otwornicę Ø50 mm z centralnym wiertłem prowadzącym.

Dla każdego punktu:

✅ ustaw wiertło dokładnie w osi zaznaczenia,

✅ wykonaj niewielki otwór prowadzący,

✅ otwornicą Ø50 mm usuń tynk i styropian,

✅ prowadź otwornicę do lica ściany nośnej,

✅ nie wykonuj otwornicą Ø50 mm zagłębienia w konstrukcji ściany,

✅ usuń z otworu cały walec styropianu i pozostałości izolacji.

Dopiero w następnym etapie wykonujemy właściwy otwór kotwiący w murze.

Przy NICEA II mamy:

4 otwory lewego słupka + 4 otwory prawego słupka = 8 punktów montażowych.

Krok 9. Wykonaj otwory kotwiące w ścianie

Po usunięciu izolacji widzimy powierzchnię ściany nośnej.

Porotherm

W osi otworu Ø50 mm wykonujemy odwiert pod tuleję siatkową.

Dla standardowej tulei L85 M10/M12 stosujemy otwór Ø15 mm.

Jeżeli w starszym budynku zastosowaliśmy tuleję L-130, wykonujemy odpowiednio głębszy odwiert dopasowany do wybranego systemu kotwienia.

Ytong

W przypadku betonu komórkowego wykonujemy otwór odpowiedni dla pręta M10 oraz zastosowanej zaprawy żywicznej.

Po wierceniu nie przechodzimy od razu do aplikacji żywicy.

Najpierw otwór należy oczyścić.

Krok 10. Oczyść odwiert

Pozostałości pyłu mogą pogorszyć warunki pracy kotwy chemicznej.

Otwory czyścimy przy pomocy:

szczotki do nawierconych otworów

oraz

pompki do ich przedmuchiwania.

Czynność powtarzamy do momentu usunięcia luźnego pyłu.

Krok 11. Przygotuj szpilki M10

Do montażu wykorzystujemy pręt gwintowany M10 ze stali nierdzewnej AISI 304 o długości 100 cm.

Dlaczego również elementy mocujące powinny być odpowiednio dobrane do konstrukcji ze stali nierdzewnej, wyjaśniamy szerzej w poradniku jakie kotwy i śruby stosować do balustrady nierdzewnej.

Długość szpilki przy tulei L85

Przyjmujemy:

✅ 85 mm – strefa kotwienia,

✅ X – grubość elewacji od muru do powierzchni tynku,

✅ 5 mm – grubość mocowania słupka,

✅ 8 mm – zapas gwintu pod nakrętkę kołpakową.

Wzór:

85 mm + X + 5 mm + 8 mm

Przy X = 210 mm:

85 + 210 + 5 + 8 = 308 mm

Długość szpilki przy tulei L-130

Jeżeli zastosowaliśmy dłuższą tuleję:

130 mm + X + 5 mm + 8 mm

Dla X = 210 mm:

130 + 210 + 5 + 8 = 353 mm

Po przecięciu pręta usuń zadziory i sprawdź możliwość swobodnego nakręcenia nakrętki.

Krok 12. Osadź szpilki na zaprawie żywicznej

Do kotwienia wykorzystujemy zaprawę żywiczną Scell-it F300.

Przed rozpoczęciem aplikacji załóż mieszacz i wyciśnij początkową porcję materiału poza otworem, aż zaprawa będzie prawidłowo wymieszana.

Porotherm

✅ włóż tuleję siatkową,

✅ wprowadzaj zaprawę od głębi tulei w kierunku wylotu,

✅ włóż pręt M10,

✅ wykonuj podczas osadzania delikatny ruch obrotowy,

✅ pozostaw pręt bez poruszania do czasu utwardzenia zaprawy.

Ytong

Po dokładnym oczyszczeniu otworu wprowadzamy zaprawę bezpośrednio do odwiertu i osadzamy szpilkę ruchem obrotowym.

Nie obciążamy kotwy przed upływem czasu utwardzenia określonego przez producenta zaprawy.

Krok 13. Załóż dystanse elewacyjne

Po związaniu żywicy na szpilki zakładamy dystanse elewacyjne Dimo-Block.

Elementy modułowe łączymy tak, aby:

✅ dolna część dystansu opierała się o ścianę nośną,

✅ dystans wypełniał wykonany wcześniej otwór Ø50 mm,

✅ górna powierzchnia była zrównana z gotową elewacją.

Dzięki temu podczas dokręcania słupka nie zgniatamy styropianu. Obciążenie z mocowania jest przenoszone na konstrukcyjną część ściany.

Krok 14. Przykręć słupki skrajne NICEA

Słupki przykładamy do przygotowanych szpilek i zakładamy nakrętki kołpakowe.

Najpierw wszystkie połączenia dokręcamy wstępnie.

Następnie:

✅ sprawdzamy pion,

✅ korygujemy położenie słupka,

✅ równomiernie dokręcamy wszystkie mocowania,

✅ ponownie kontrolujemy ustawienie.

Nie należy maksymalnie dokręcać jednej nakrętki, gdy pozostałe są jeszcze luźne.

Krok 15. Dopasuj poręcz

Po zamocowaniu obu słupków przykładamy rurę poręczową.

Ustawiamy ją tak, aby jej wysunięcie poza skrajne słupki było jednakowe.

Markerem zaznaczamy miejsca odpowiadające otworom w podporach poręczy.

Na tym etapie nie wykonujemy jeszcze końcowego skręcenia.

Krok 16. W NICEA III ustaw słupek środkowy

Przy większym otworze stosujemy balkon francuski NICEA III.

Słupek środkowy ustawiamy w osi okna.

Następnie:

✅ przykładamy go do elewacji,

✅ kontrolujemy pion,

✅ dosuwamy podporę do poręczy,

✅ zaznaczamy miejsce połączenia z poręczą,

✅ zaznaczamy otwory mocujące słupek do ściany.

Dla środkowego słupka wykonujemy następnie analogiczny proces przygotowania elewacji, kotwienia i montażu dystansów.

Nie wykonujemy jeszcze pomiaru szkła.

To bardzo ważne – na tym etapie konstrukcja nadal może wymagać niewielkich korekt.

Krok 17. Nawierć poręcz

Po wykonaniu wszystkich przymiarek zdejmujemy poręcz.

W zaznaczonych punktach wykonujemy otwory wiertłem kobaltowym Ø4,2 mm do stali nierdzewnej.

Wiertło prowadzimy dokładnie w osi i prostopadle do powierzchni.

Krok 18. Wykonaj gwint M5

Otwory Ø4,2 mm gwintujemy przy użyciu gwintownika M5 do stali nierdzewnej.

Gwint wykonujemy dokładnie, bez przekoszenia narzędzia.

Krok 19. Zamknij końce poręczy

Po przygotowaniu otworów możemy zamontować zaślepki wypukłe do poręczy Ø42,4 mm.

Zaślepki osadzamy gumowym młotkiem.

Nie uderzamy stalowym młotkiem bezpośrednio w powierzchnię elementu ze stali nierdzewnej.

Krok 20. Skręć poręcz ze słupkami

Poręcz układamy ponownie na podporach.

Przygotowane otwory powinny pokryć się z miejscami mocowania.

Po skręceniu sprawdzamy:

✅ pion słupków,

✅ prawidłowe położenie poręczy,

✅ jednakowe wysunięcie jej końców,

✅ sztywność całej konstrukcji.

Po zamocowaniu słupków i poręczy kończymy pierwszy, konstrukcyjny etap prac. Od tego momentu montaż balkonu francuskiego NICEA ze szkłem przechodzi do etapu charakterystycznego właśnie dla modelu NICEA – przygotowania uchwytów i dokładnego dopasowania wypełnienia szklanego.

Krok 21. Rozpoznaj dolne i górne uchwyty do szkła

W modelu NICEA wykorzystujemy dwa rodzaje uchwytów.

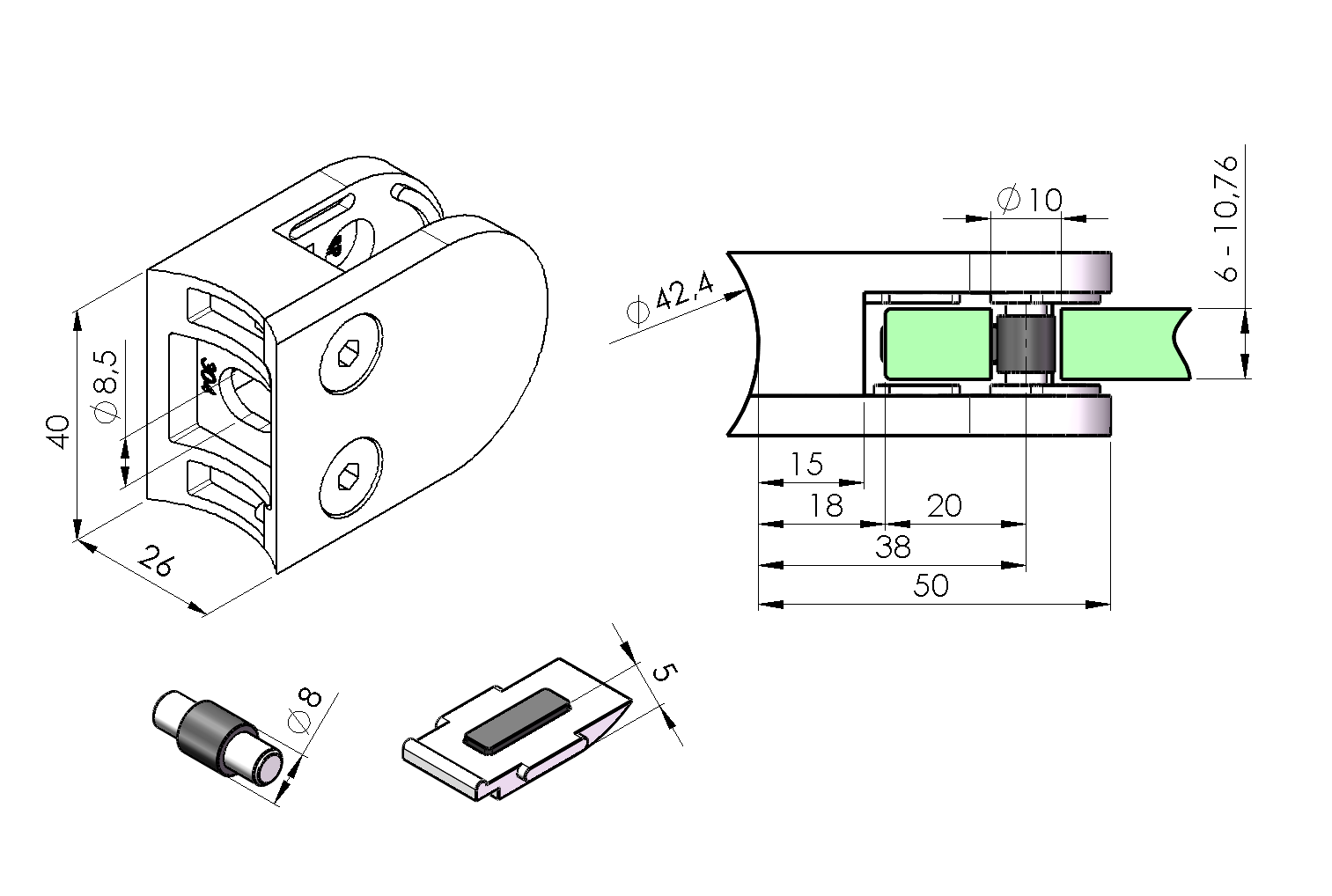

Dolny uchwyt P200 ze stopką bezpieczeństwa

W dolnej części słupka montujemy uchwyt do szkła model P200 ze stopką bezpieczeństwa.

Stopka znajdująca się w dolnej części uchwytu zapewnia dodatkowe mechaniczne podparcie tafli.

Jeżeli chcesz dokładniej poznać rolę tego rozwiązania, przeczytaj nasz poradnik o słupkach balustrady do szkła ze stopką bezpieczeństwa.

Górny uchwyt model 20

W górnej części słupka wykorzystujemy uchwyt do szkła model 20.

Ten uchwyt nie posiada dolnej stopki podpierającej.

P200 montujemy na dole, a model 20 na górze.

Krok 22. Rozłóż uchwyty przed przykręceniem do słupków

Uchwyty dostarczane są jako skręcone elementy.

Przed ich zamocowaniem:

✅ odkręć dwie śruby imbusowe zacisku,

✅ zdejmij zewnętrzną część uchwytu,

✅ oddziel część bazową, która będzie przykręcana bezpośrednio do słupka,

✅ odłóż elementy zaciskowe i gumki w taki sposób, aby ich później nie pomieszać.

Nie próbuj przykręcać całego złożonego uchwytu do słupka.

Najpierw montujemy samą bazę uchwytu.

Krok 23. Przykręć bazy uchwytów do słupków i ustaw je w jednej osi

Część bazową przykręcamy do słupka za pomocą śruby tulejkowej M8.

Otwór mocujący w bazie ma wydłużony, owalny kształt. Pozwala to na niewielką korektę położenia uchwytu w osi słupka.

Ta regulacja jest bardzo ważna.

Po założeniu wszystkich baz należy ustawić je tak, aby przyszła tafla szkła przebiegała idealnie w jednej płaszczyźnie pomiędzy słupkami.

Szkło po zamontowaniu powinno prawidłowo i całą przewidzianą powierzchnią przylegać do gumowych wkładek uchwytów.

Dlatego przed dokręceniem:

✅ spójrz wzdłuż linii przyszłego szkła,

✅ sprawdź ustawienie górnych i dolnych uchwytów,

✅ wykorzystaj możliwość regulacji wynikającą z owalnych otworów,

✅ dopiero po ustawieniu osi dokręć bazy.

To pierwszy moment, w którym konstrukcja jest gotowa do prawidłowego pomiaru szkła.

Krok 24. Dopiero teraz zmierz szerokość tafli szkła

Pomiar tafli jest jednym z najważniejszych momentów, jeśli wykonujemy montaż balkonu francuskiego NICEA ze szkłem. Szkła nie należy zamawiać wcześniej, ponieważ jego wymiary muszą wynikać z rzeczywistego rozstawu już zamontowanych i wyregulowanych słupków oraz uchwytów.

Mierzymy rzeczywistą odległość pomiędzy sąsiednimi słupkami, a następnie odejmujemy:

2 cm z lewej strony + 2 cm z prawej strony = łącznie 4 cm.

Wzór:

odległość pomiędzy słupkami – 4 cm = szerokość tafli szkła

Przykład

Jeżeli odległość pomiędzy słupkami wynosi:

100 cm

to:

100 cm – 4 cm = 96 cm

Tafla powinna mieć więc:

96 cm szerokości.

Dzięki pozostawieniu po 20 mm z każdej strony szkło jest prawidłowo umieszczone w strefach mocowania uchwytów i nie jest montowane „na styk” ze słupkami.

Wykonaj pomiar kontrolny po założeniu wkładek gumowych

Po wykonaniu podstawowego obliczenia warto przeprowadzić jeszcze pomiar kontrolny bezpośrednio na uchwytach.

Na tym etapie:

✅ załóż wkładki gumowe do części bazowych uchwytów do szkła,

✅ upewnij się, że uchwyty są ustawione w jednej osi,

✅ zmierz odległość od początku powierzchni wkładki gumowej uchwytu przy lewym słupku do końca powierzchni wkładki gumowej uchwytu przy prawym słupku.

Uzyskany wymiar powinien odpowiadać obliczonej wcześniej szerokości tafli.

W naszym przykładzie:

pomiar pomiędzy powierzchniami roboczymi wkładek gumowych powinien wynosić 96 cm.

Jest to bardzo dobry sposób na sprawdzenie, czy ustawienie uchwytów oraz wcześniej wykonane obliczenie są prawidłowe.

Zachowaj 4 mm dylatacji pomiędzy szkłem a uchwytem

Przy projektowaniu i montażu tafli należy również pozostawić niewielką przestrzeń pomiędzy krawędzią szkła a stalową częścią uchwytu zamocowaną do słupka.

Zalecamy zachowanie około:

4 mm dylatacji.

Szkło nie powinno ściśle przylegać do metalowej części uchwytu.

Jest to ważne, ponieważ konstrukcja balkonu podczas eksploatacji może w niewielkim zakresie pracować pod wpływem obciążeń, zmian temperatury czy naturalnych odkształceń elementów konstrukcyjnych.

Jeżeli tafla zostałaby zamontowana bez odpowiedniego luzu, część tych naprężeń mogłaby zostać przeniesiona bezpośrednio na krawędź szkła.

Pozostawienie dylatacji:

✅ ogranicza ryzyko kontaktu szkła ze stalowym elementem uchwytu,

✅ umożliwia niewielką pracę konstrukcji,

✅ zmniejsza ryzyko przenoszenia naprężeń na taflę,

✅ chroni krawędź szkła przed miejscowym przeciążeniem i uszkodzeniem.

Szkło powinno współpracować z uchwytem poprzez odpowiednio dobrane wkładki gumowe, a nie poprzez bezpośredni kontakt ze stalą.

Dlatego przed złożeniem zamówienia u szklarza warto wykonać zarówno podstawowy pomiar pomiędzy słupkami, jak i pomiar kontrolny po założeniu wkładek gumowych.

Dla naszego przykładu końcowa kontrola wygląda więc następująco:

rozstaw słupków: 100 cm
100 cm – 4 cm = 96 cm
pomiar kontrolny pomiędzy powierzchniami wkładek gumowych: 96 cm
dylatacja pomiędzy krawędzią szkła a stalową częścią uchwytu: ok. 4 mm

Dopiero po potwierdzeniu tych wymiarów można bezpiecznie przejść do zamówienia tafli szkła.

Krok 25. Dlaczego tafla nie może być zbyt krótka?

Wymiar szkła nie powinien być ustalany „na oko”.

Wkładki gumowe w uchwytach zostały przewidziane po to, aby szkło opierało się o nie odpowiednią powierzchnią.

Jeżeli zamówimy zbyt krótką taflę, może dojść do sytuacji, w której szkło będzie zachodzić jedynie na część wkładki.

Wtedy:

❌ obciążenie nie rozkłada się na całej przewidzianej powierzchni gumy,

❌ rośnie miejscowe obciążenie strefy kontaktu,

❌ trudniej prawidłowo ustawić taflę,

❌ pogarsza się geometria i estetyka gotowej balustrady.

Dlatego wymiarowanie szkła należy wykonać po zamontowaniu i wyregulowaniu konstrukcji, a nie przed rozpoczęciem montażu.

Szerzej zasadę tę opisujemy w poradniku jak dobrać szkło do balustrady szklanej.

Krok 26. Jak zmierzyć wysokość szkła?

Po ustaleniu szerokości mierzymy wysokość.

Dolnym punktem odniesienia jest stopka bezpieczeństwa znajdująca się w uchwycie P200.

Górnym punktem jest początek podpory poręczy.

Mierzymy więc:

od powierzchni stopki bezpieczeństwa dolnego uchwytu → do początku podpory poręczy.

Tak dobrana wysokość pozwala uzyskać estetyczne wypełnienie przestrzeni pomiędzy dolnym mocowaniem a poręczą.

Pomiar wykonujemy na już zamontowanej konstrukcji.

Krok 27. Jak mierzyć szkło w NICEA III?

W przypadku NICEA III słupek środkowy dzieli konstrukcję na dwa pola.

Dlatego wykonujemy dwa niezależne pomiary:

lewy słupek → słupek środkowy

oraz

słupek środkowy → prawy słupek.

Dla każdego pola osobno stosujemy zasadę:

rzeczywisty wymiar pomiędzy słupkami – 4 cm

Nie zakładamy automatycznie, że obydwie tafle będą miały identyczną szerokość.

Nawet jeżeli słupek środkowy został ustawiony w osi okna, niewielkie tolerancje montażowe mogą powodować różnicę pomiędzy lewym i prawym polem.

Mierz każdą taflę osobno.

Krok 28. Zamów szkło u szklarza po wykonaniu pomiarów

Dopiero po zapisaniu rzeczywistych wymiarów zamawiamy szkło.

Do szklarza przekazujemy przynajmniej:

✅ szerokość każdej tafli,

✅ wysokość każdej tafli,

✅ wymaganą grubość i rodzaj szkła zgodny z projektem i zastosowanymi uchwytami,

✅ liczbę tafli.

Nie zamawiaj szkła przed zamontowaniem konstrukcji tylko dlatego, że znasz szerokość okna.

W przypadku szkła wykonywanego na wymiar nawet niewielka różnica może spowodować, że gotowa tafla nie będzie współpracowała prawidłowo z uchwytami.

Krok 29. Przygotuj uchwyty i gumki przed montażem tafli

Po otrzymaniu szkła sprawdź jego wymiary przed wniesieniem na rusztowanie.

Następnie przygotuj uchwyty:

✅ sprawdź, czy bazy nadal są mocno dokręcone,

✅ załóż właściwe wkładki gumowe,

✅ upewnij się, że żadna powierzchnia szkła nie będzie miała bezpośredniego kontaktu ze stalą,

✅ sprawdź położenie dolnych stopek bezpieczeństwa,

✅ przygotuj zewnętrzne części uchwytów oraz śruby imbusowe.

Gumki nie są elementem dekoracyjnym – odpowiadają za prawidłowy kontakt uchwytu z taflą i zabezpieczają szkło przed bezpośrednim kontaktem ze stalą.

Krok 30. Osadź taflę szkła

Do montażu tafli potrzebne są minimum dwie osoby.

Szkło ustawiamy pomiędzy słupkami i ostrożnie opuszczamy na dolne stopki bezpieczeństwa uchwytów P200.

Następnie sprawdzamy:

✅ czy tafla stoi stabilnie,

✅ czy po lewej i prawej stronie zachowane są prawidłowe odstępy,

✅ czy szkło znajduje się dokładnie w osi wszystkich uchwytów,

✅ czy tafla całą przewidzianą powierzchnią przylega do wkładek gumowych,

✅ czy górna krawędź znajduje się na zaplanowanej wysokości.

Nie dociskamy szkła do uchwytów siłą, jeżeli geometria się nie zgadza.

W takiej sytuacji najpierw należy ponownie sprawdzić ustawienie baz.

Krok 31. Załóż zewnętrzne części uchwytów

Po prawidłowym ustawieniu szkła możemy zamknąć uchwyty.

Zakładamy zewnętrzne części klamer i wprowadzamy wcześniej odkręcone śruby imbusowe.

Dokręcamy je stopniowo.

Najlepiej:

✅ najpierw lekko złapać wszystkie uchwyty,

✅ sprawdzić położenie szyby,

✅ dokręcać uchwyty równomiernie,

✅ na bieżąco kontrolować, czy tafla nie zmienia położenia.

Nie należy maksymalnie dokręcać jednego uchwytu przy całkowicie luźnych pozostałych.

Nie stosujemy również przypadkowych wartości momentu dokręcenia – połączenie wykonujemy zgodnie z wymaganiami zastosowanego uchwytu i szkła.

Krok 32. Wykonaj końcową kontrolę balkonu NICEA

Przed demontażem rusztowania sprawdź całą konstrukcję.

Skontroluj:

✅ pion wszystkich słupków,

✅ wysokość poręczy,

✅ dokręcenie mocowań słupków do ściany,

✅ brak luzów na nakrętkach kołpakowych,

✅ prawidłowe podparcie przez Dimo-Block,

✅ stabilność poręczy,

✅ ustawienie wszystkich baz uchwytów,

✅ prawidłowe położenie wkładek gumowych,

✅ oparcie tafli na dolnych stopkach bezpieczeństwa,

✅ równomierne zamocowanie szkła,

✅ odstępy szkła od słupków,

✅ brak bezpośredniego kontaktu szkło–stal,

✅ stabilność całego balkonu francuskiego.

Sposób kotwienia powinien być dopasowany do obciążeń działających na konstrukcję. Więcej informacji znajdziesz w naszym poradniku o obciążeniu balustrady i sposobie jej kotwienia.

Najczęstsze błędy przy montażu balkonu francuskiego NICEA

1. Zamówienie szkła przed zamontowaniem słupków

To jeden z najważniejszych błędów.

Nominalna szerokość okna nie jest wymiarem tafli szkła.

Najpierw montujemy konstrukcję, następnie uchwyty, wykonujemy pomiar i dopiero wtedy zamawiamy szkło.

2. Pomiar przed regulacją baz uchwytów

Sama obecność słupków nie oznacza jeszcze, że możemy mierzyć szybę.

Najpierw przykręcamy i ustawiamy bazy uchwytów w jednej osi.

Dopiero wtedy znamy rzeczywistą płaszczyznę montażową szkła.

3. Zamiana uchwytu P200 z modelem 20

Dolny uchwyt P200 posiada stopkę bezpieczeństwa.

Model 20 montujemy w górnej części.

Nie należy dowolnie zamieniać ich położenia.

4. Zbyt krótka tafla szkła

Zbyt mała szerokość może spowodować nieprawidłowy kontakt szkła z wkładkami gumowymi.

Dlatego stosujemy zasadę:

rzeczywista odległość pomiędzy słupkami – 4 cm.

5. Pomiar dwóch tafli NICEA III jako jednej wartości

W konstrukcji trzy-słupkowej lewe i prawe pole mierzymy osobno.

Nie kopiujemy automatycznie szerokości pierwszej szyby na drugą.

6. Kontakt szkła bezpośrednio ze stalą

Pomiędzy uchwytem ze stali nierdzewnej a taflą muszą znajdować się przeznaczone do tego wkładki.

Nie montujemy szkła bezpośrednio pomiędzy stalowymi elementami klamry.

7. Brak stopki bezpieczeństwa pod szkłem

Dolna krawędź tafli powinna współpracować z zabezpieczeniem przewidzianym w uchwycie P200.

Więcej o znaczeniu tego rozwiązania przeczytasz w artykule słupki balustrady do szkła ze stopką bezpieczeństwa.

8. Niedokładne kotwienie konstrukcji

Szkło nie naprawi błędów ustawienia stalowego stelaża.

Jeżeli słupki nie są pionowe albo poręcz została zamontowana nieprawidłowo, problemy pojawią się podczas ustawiania tafli.

Dlatego etap szklenia rozpoczynamy dopiero po zakończeniu i kontroli stalowej konstrukcji.

Dlaczego szkło do NICEA mierzymy dopiero po montażu konstrukcji?

W systemie NICEA szkło wykonywane jest pod rzeczywisty układ zamontowanych słupków.

Na końcowy wymiar wpływa między innymi:

✅ rzeczywiste położenie lewego słupka,

✅ rzeczywiste położenie prawego słupka,

✅ w NICEA III – pozycja słupka środkowego,

✅ regulacja baz uchwytów,

✅ rzeczywista geometria elewacji,

✅ tolerancje powstałe podczas montażu.

Dlatego pomiar z projektu albo na podstawie samego otworu okiennego nie daje takiej pewności jak pomiar wykonany po zakończeniu montażu stalowej konstrukcji.

Zasada jest prosta:

najpierw konstrukcja → potem uchwyty → regulacja → pomiar → zamówienie szkła → montaż tafli.

Dlaczego w NICEA stosujemy dolne uchwyty ze stopką bezpieczeństwa?

Stopka bezpieczeństwa zapewnia mechaniczne podparcie dolnej krawędzi szkła.

Tafla nie jest więc utrzymywana wyłącznie przez siłę docisku klamry.

Rozwiązanie ma szczególne znaczenie w konstrukcji balustradowej, gdzie szkło stanowi element wypełniający zabezpieczenie otworu okiennego.

Szerzej temat opisaliśmy w artykule słupki balustrady do szkła ze stopką bezpieczeństwa – czy warto je wybrać?.

Montaż balkonu francuskiego NICEA ze szkłem – podsumowanie

Montaż NICEA różni się od systemów z wypełnieniem rurowym przede wszystkim ostatnim etapem prac.

Najpierw wykonujemy kompletną stalową konstrukcję:

ocena ściany → pomiar ocieplenia → wyznaczenie otworów → kotwienie → Dimo-Block → słupki → poręcz.

Następnie przygotowujemy system szklenia:

montaż baz P200 i model 20 → regulacja uchwytów → pomiar szkła → zamówienie tafli → osadzenie szkła → zamknięcie uchwytów → kontrola.

Najważniejszą zasadą jest wykonanie pomiaru szkła dopiero po zakończeniu montażu konstrukcji.

Dla szerokości tafli stosujemy:

odległość pomiędzy słupkami – 4 cm

czyli przy rozstawie 100 cm:

100 cm – 4 cm = 96 cm szerokości szkła.

W NICEA III każde pole pomiędzy słupkami mierzymy osobno.

Tak wykonana kolejność prac pozwala dopasować tafle do rzeczywistej konstrukcji, prawidłowo wykorzystać całą powierzchnię wkładek gumowych i uzyskać estetyczny efekt końcowy.

FAQ – montaż balkonu francuskiego NICEA

Kiedy można zamówić szkło do balkonu francuskiego NICEA?

Dopiero po zamontowaniu słupków, poręczy oraz części bazowych uchwytów do szkła i po ich prawidłowym wyregulowaniu.

Jak obliczyć szerokość tafli szkła?

Od rzeczywistej odległości pomiędzy sąsiednimi słupkami odejmujemy łącznie 4 cm – po 2 cm z każdej strony.

Przy odległości 100 cm otrzymujemy taflę o szerokości 96 cm.

Jak zmierzyć wysokość szkła?

Pomiar wykonujemy od powierzchni stopki bezpieczeństwa dolnego uchwytu P200 do początku podpory poręczy.

Jaki uchwyt montujemy na dole?

Na dole stosujemy uchwyt P200 ze stopką bezpieczeństwa.

Jaki uchwyt montujemy na górze?

W górnej części słupka stosujemy uchwyt do szkła model 20.

Ile tafli szkła ma NICEA III?

Przy trzech słupkach powstają dwa pola wypełnienia:

lewy–środkowy oraz środkowy–prawy.

Każdą taflę należy zmierzyć osobno.

Czy można zamówić obydwie szyby NICEA III w identycznym wymiarze?

Tylko jeżeli rzeczywiste pomiary po montażu potwierdzą identyczny rozstaw. Nie należy tego zakładać przed wykonaniem pomiaru.

Po co gumowe wkładki w uchwytach?

Oddzielają szkło od elementów ze stali nierdzewnej oraz zapewniają właściwą powierzchnię kontaktu i docisku tafli w uchwycie.

Czy balkon NICEA montują dwie osoby?

Tak. Minimum dwie osoby są potrzebne już podczas ustawiania słupków i poręczy, a podczas pracy z taflami szkła ma to szczególne znaczenie.

Bezpieczny montaż balustrad ze szkła – jak dobrać szkło i mocowania?

Bezpieczny montaż balustrad ze szkła – jak dobrać szkło i mocowania?

Bezpieczny montaż balustrad ze szkła zaczyna się znacznie wcześniej niż na etapie przykręcania uchwytów czy ustawiania tafli. O bezpieczeństwie konstrukcji decydują już wybór odpowiedniego rodzaju szkła, sposób jego podparcia oraz prawidłowe zakotwienie całego systemu do konstrukcji budynku.

Balustrada szklana może wyglądać lekko i minimalistycznie, ale w praktyce jest elementem chroniącym użytkowników przed upadkiem z wysokości. Dlatego szkło, uchwyty, rotule, profile, uszczelki i kotwy muszą być dobrane jako jeden kompatybilny układ — nie wystarczy zastosować grubą taflę i przypadkowe mocowania.

Inaczej projektuje się szkło montowane pomiędzy słupkami, inaczej tafle mocowane punktowo na rotulach, a jeszcze inaczej balustradę całoszklaną osadzoną w ciągłym profilu aluminiowym. W każdym przypadku trzeba uwzględnić miejsce montażu, wymiary paneli, przewidywane obciążenia oraz rodzaj konstrukcji budynku.

W poradniku wyjaśniamy, jakie szkło stosuje się w balustradach, czym różnią się dostępne systemy mocowania oraz jakie błędy mogą obniżyć bezpieczeństwo całej konstrukcji.

Od czego zależy bezpieczeństwo balustrady szklanej?

Balustrada szklana nie jest zbiorem niezależnych produktów. Jest kompletnym układem konstrukcyjnym, w którym szkło, mocowania, słupki, profile i kotwy muszą być ze sobą zgodne.

Na bezpieczeństwo balustrady wpływają między innymi:

✅ przeznaczenie i miejsce użytkowania konstrukcji,

✅ wymagane obciążenie balustrady,

✅ wysokość gotowej balustrady,

✅ długość i szerokość poszczególnych tafli,

✅ rodzaj oraz budowa szkła,

✅ liczba i rozmieszczenie punktów podparcia,

✅ rozstaw słupków, uchwytów, rotul lub stóp,

✅ nośność zastosowanego profilu,

✅ rodzaj i stan podłoża,

✅ sposób zakotwienia konstrukcji,

✅ jakość uszczelek, przekładek i elementów dociskowych,

✅ odporność materiałów na warunki środowiskowe,

✅ zgodność wykonania z projektem i dokumentacją systemu.

Dwie balustrady mogą wyglądać bardzo podobnie, a mimo to wymagać zastosowania zupełnie innych tafli i mocowań. Znaczenie ma między innymi to, czy konstrukcja powstaje w domu jednorodzinnym, budynku wielorodzinnym, biurze, szkole czy obiekcie handlowym.

Więcej informacji o siłach działających na konstrukcję znajduje się w artykule obciążenie balustrady – jak projektuje się bezpieczną konstrukcję.

Jakie szkło stosuje się w balustradach?

Jednym z najczęstszych błędów jest wybieranie tafli wyłącznie na podstawie jej całkowitej grubości. Informacja, że szkło ma 10, 12 albo 17 mm, nie określa jeszcze jego pełnej budowy, sposobu obróbki ani zachowania po uszkodzeniu.

W balustradach spotyka się przede wszystkim:

✅ szkło hartowane ESG,

✅ szkło laminowane VSG,

✅ szkło hartowane i laminowane ESG/VSG.

Ostateczny dobór powinien uwzględniać wymiary panelu, sposób jego mocowania, wysokość balustrady, wymagane obciążenia oraz miejsce użytkowania konstrukcji.

Szkło hartowane ESG

Szkło ESG poddawane jest obróbce termicznej, która zwiększa jego wytrzymałość mechaniczną oraz odporność na różnice temperatur. Po rozbiciu rozpada się zazwyczaj na dużą liczbę stosunkowo drobnych fragmentów.

Wszystkie otwory, podcięcia, wycięcia oraz obróbka krawędzi muszą zostać wykonane przed hartowaniem. Gotowej tafli hartowanej nie można docinać ani przewiercać na budowie.

Ma to szczególne znaczenie w przypadku balustrad montowanych na rotulach. Nawet niewielki błąd w rozstawie otworów może uniemożliwić osadzenie szkła na wcześniej przygotowanych mocowaniach.

Szkło laminowane VSG

Szkło laminowane składa się z co najmniej dwóch tafli połączonych warstwą pośrednią. Po uszkodzeniu fragmenty szkła mogą pozostać związane z zastosowaną folią lub innym materiałem laminującym.

Samo określenie „szkło laminowane” nie jest jednak wystarczającą specyfikacją. Należy określić również:

✅ liczbę tafli,

✅ grubość każdej tafli,

✅ rodzaj zastosowanego szkła,

✅ liczbę i rodzaj warstw pośrednich,

✅ całkowitą grubość pakietu,

✅ wymagane właściwości gotowego wyrobu.

Szkło hartowane i laminowane ESG/VSG

W wielu konstrukcjach stosuje się pakiety składające się z dwóch tafli hartowanych połączonych warstwą laminującą. Takie rozwiązanie łączy podwyższoną wytrzymałość szkła hartowanego z możliwością utrzymania fragmentów uszkodzonej tafli przez warstwę pośrednią.

Nie oznacza to jednak, że każdy pakiet ESG/VSG będzie odpowiedni do każdej balustrady. Tafla musi zostać dobrana do konkretnego sposobu mocowania i warunków użytkowania.

Co oznaczają symbole szkła laminowanego?

Oznaczenia takie jak 5.5.2, 6.6.2, 8.8.2 lub 8.8.4 opisują budowę pakietu szklanego.

Pierwsze liczby odnoszą się zazwyczaj do grubości poszczególnych tafli, natomiast ostatnia liczba informuje o liczbie warstw określonego materiału laminującego.

Dwa pakiety o zbliżonej całkowitej grubości mogą różnić się:

✅ rodzajem zastosowanego szkła,

✅ liczbą warstw pośrednich,

✅ sztywnością,

✅ sposobem zachowania po pęknięciu,

✅ możliwością zastosowania w konkretnym systemie mocowania.

Dlatego zamawiając szkło do balustrady, należy podawać jego pełną specyfikację. Informacja o przybliżonej grubości całkowitej nie wystarcza.

Czy grubsze szkło zawsze jest bezpieczniejsze?

Nie. Zastosowanie grubszej tafli nie naprawi błędnie zaprojektowanej konstrukcji, zbyt słabego podłoża ani niewłaściwego rozmieszczenia mocowań.

Cięższe szkło zwiększa także obciążenie działające na:

✅ uchwyty do szkła,

✅ słupki balustradowe,

✅ rotule i dystanse,

✅ stopy montażowe,

✅ profile aluminiowe,

✅ kotwy,

✅ płytę balkonową lub konstrukcję schodów.

W systemach gotowych należy przestrzegać zakresu grubości szkła przewidzianego dla konkretnego uchwytu, rotuli, stopy albo profilu. Element przeznaczony do szkła o określonej budowie nie powinien być stosowany z innym pakietem tylko dlatego, że możliwe jest jego mechaniczne skręcenie.

Sprawdź pochodzenie i dokumentację szkła

Prawidłowy dobór tafli obejmuje również sprawdzenie jej pochodzenia oraz dokumentacji. Szkło stosowane w balustradzie powinno pochodzić ze sprawdzonego zakładu, który potrafi jednoznacznie określić budowę i właściwości dostarczonego produktu.

Przed zamówieniem warto ustalić:

✅ kto odpowiada za wyprodukowanie lub przetworzenie szkła,

✅ z ilu tafli składa się pakiet,

✅ czy szkło zostało zahartowane,

✅ jaki materiał zastosowano pomiędzy taflami,

✅ jak wykonano krawędzie i otwory,

✅ jakie dokumenty zostaną przekazane z produktem,

✅ czy dokumentację można powiązać z konkretnym zamówieniem.

Ustne zapewnienie, że tafla jest „hartowana” lub „bezpieczna”, nie powinno być jedyną podstawą jej zastosowania w balustradzie.

Brak dokumentów potwierdzających budowę i pochodzenie szkła może powodować problemy podczas odbioru inwestycji. W razie uszkodzenia konstrukcji lub wypadku trudniej będzie również wykazać, jaki produkt został rzeczywiście zamontowany.

Zagadnienie pochodzenia szkła, oznakowania wyrobu oraz odpowiedzialności wykonawcy zostanie szerzej omówione w osobnym poradniku AVIS.

Jak zamocować szkło w balustradzie?

Sposób mocowania należy wybrać przed zamówieniem tafli. Od konstrukcji balustrady zależą bowiem wymiary panelu, wymagane luzy, położenie otworów i sposób obróbki krawędzi.

Najczęściej stosowane są cztery rozwiązania:

✅ uchwyty do szkła montowane przy słupkach,

✅ rotule i mocowania punktowe,

✅ stopy montażowe osadzane od dołu,

✅ liniowe profile aluminiowe.

Każdy z tych systemów ma inne wymagania dotyczące szkła, podłoża i technologii montażu.

Mocowanie szkła w uchwytach przy słupkach

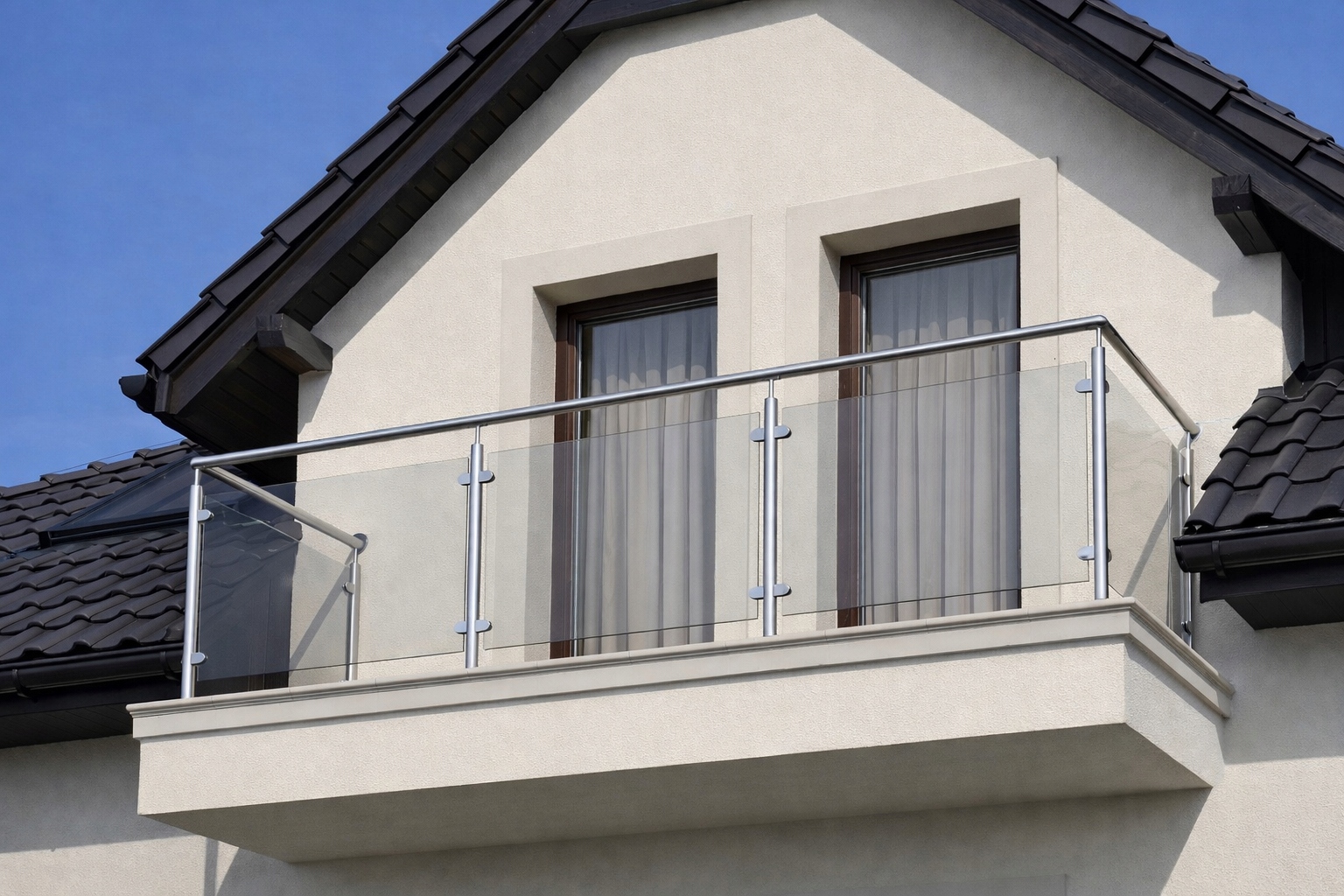

Balustrada słupkowa ze szklanym wypełnieniem jest jednym z najczęściej wybieranych rozwiązań. Tafle montuje się pomiędzy słupkami za pomocą uchwytów dopasowanych do konstrukcji i grubości szkła.

Sama zgodność uchwytu z grubością tafli nie oznacza jednak, że można zastosować szkło o dowolnej szerokości i wysokości. Jeśli chcesz sprawdzić, jak dobrać uchwyty do szkła z uwzględnieniem modelu uchwytu, rodzaju szkła, wymiarów tafli i obciążeń, przygotowaliśmy osobny poradnik techniczny oparty na danych Q-railing.

Uchwyty mogą być przeznaczone do montażu na:

✅ słupku okrągłym,

✅ profilu kwadratowym,

✅ powierzchni płaskiej,

✅ prostym odcinku balustrady,

✅ narożniku,

✅ pochylonym biegu schodowym.

Wewnątrz uchwytu powinny znajdować się wkładki lub uszczelki odpowiednie dla zastosowanej grubości szkła. Chronią one taflę przed bezpośrednim kontaktem z metalem i umożliwiają jej prawidłowe dociśnięcie.

Nie należy zastępować oryginalnych wkładek przypadkowymi fragmentami gumy. Ich grubość, twardość i kształt mają wpływ na sposób podparcia panelu.

W balustradach narażonych na ryzyko zsunięcia tafli warto stosować dodatkowe zabezpieczenie mechaniczne lub stopkę podpierającą dolną krawędź szkła. Więcej informacji znajduje się w artykule słupki balustrady do szkła ze stopką bezpieczeństwa.

Dostępne rozwiązania można znaleźć w kategorii uchwyty do szkła AVIS.

Punktowe mocowanie szkła na rotulach

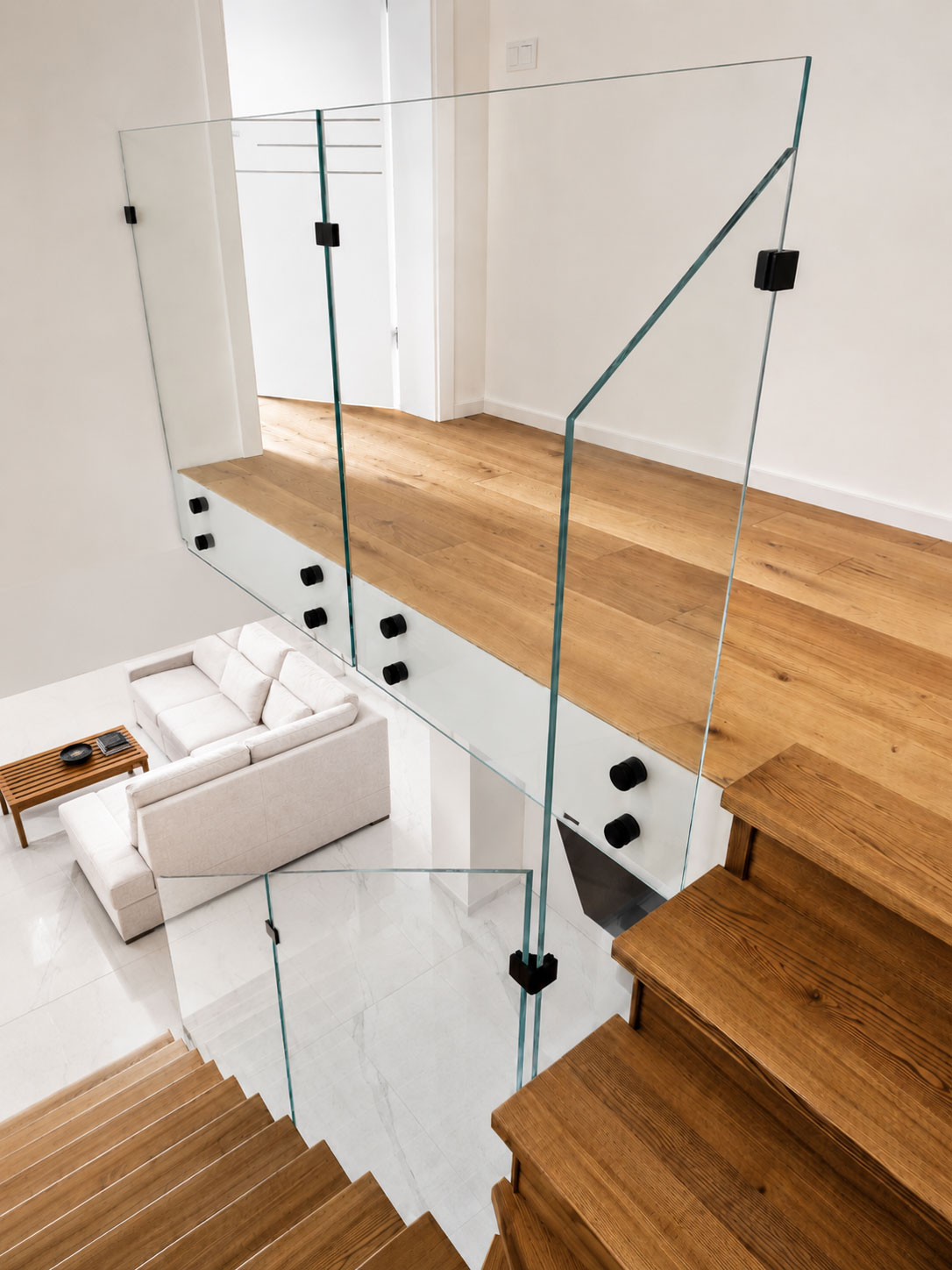

Rotule pozwalają zamocować taflę bez tradycyjnych słupków. Najczęściej stosuje się je przy montażu bocznym do policzka balkonu, schodów, stropu albo przygotowanej konstrukcji stalowej.

Szkło znajduje się przed powierzchnią montażową i jest utrzymywane przez kilka rozmieszczonych punktowo mocowań. Pozwala to uzyskać minimalistyczny efekt, ale wymaga bardzo dużej dokładności pomiaru i wykonania.

Przed zamówieniem tafli należy określić:

✅ liczbę punktów mocowania,

✅ średnicę otworów,

✅ rozstaw otworów,

✅ odległość otworów od krawędzi szkła,

✅ grubość pakietu,

✅ długość dystansów,

✅ sposób kotwienia,

✅ wymagany zakres regulacji.

Otwory muszą zostać wykonane w zakładzie szklarskim przed hartowaniem. Nie ma możliwości przesunięcia lub powiększenia ich w gotowej tafli hartowanej.

Pomiędzy metalowymi częściami rotuli a szkłem powinny znajdować się odpowiednie tuleje, podkładki i przekładki ochronne. Szkło nie może opierać się bezpośrednio na ostrej krawędzi metalowego elementu.

Rotule regulowane ułatwiają wypionowanie paneli oraz zlicowanie sąsiednich tafli. Regulacja nie powinna jednak służyć do kompensowania dużych błędów konstrukcji budynku.

Zobacz rotule do szkła i mocowania punktowe oraz mocowania szkła do policzka balkonu.

Stopy montażowe szkła do posadzki

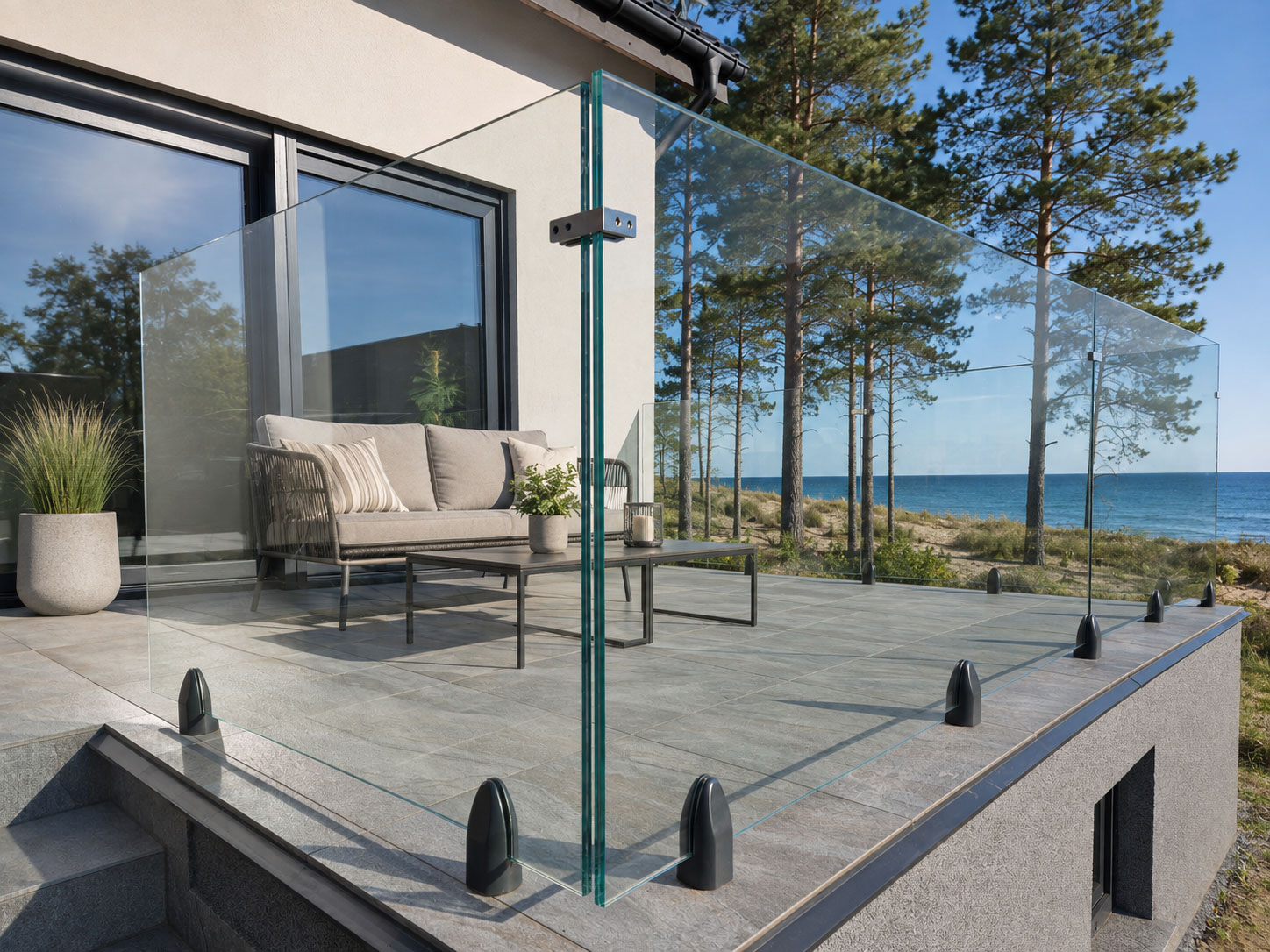

Stopy montażowe, często nazywane spigotami, umożliwiają podparcie tafli od dołu bez wykonywania ciągłego profilu i bez zastosowania tradycyjnych słupków.

Rozwiązanie może być stosowane między innymi na tarasach, balkonach i antresolach. Widoczne pozostają przede wszystkim tafle oraz rozmieszczone punktowo mocowania dolne.

Przy takim systemie szczególne znaczenie mają:

✅ nośność podłoża,

✅ prawidłowy rozstaw stóp,

✅ zakres obsługiwanych grubości szkła,

✅ sposób podparcia dolnej krawędzi,

✅ zabezpieczenie tafli przed wysunięciem,

✅ możliwość regulacji położenia szkła,

✅ uszczelnienie miejsc kotwienia,

✅ możliwość odprowadzenia wody.

Stopa montażowa nie powinna być mocowana wyłącznie do płytek, kleju, cienkiej wylewki lub warstwy termoizolacyjnej. Obciążenia muszą zostać przeniesione do właściwego elementu konstrukcyjnego.

Zobacz dostępne stopy montażowe szkła do posadzki.

Liniowe mocowanie szkła w profilu

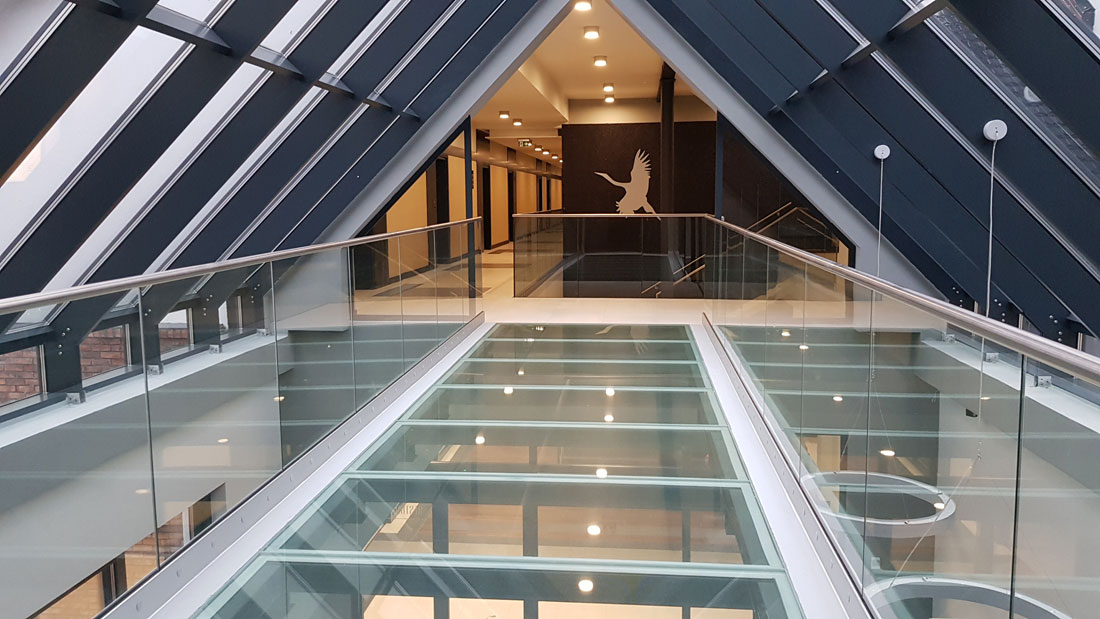

Profile aluminiowe umożliwiają wykonanie balustrady całoszklanej z ciągłym podparciem dolnej części tafli. Profil może zostać zamocowany od góry albo bocznie do policzka balkonu lub stropu.

Szkło jest osadzane za pomocą odpowiednich uszczelek, klinów albo elementów dociskowych. W wielu systemach możliwa jest również regulacja pochylenia tafli.

Podczas wyboru profilu należy sprawdzić:

✅ sposób montażu,

✅ nośność systemu,

✅ zakres dopuszczalnych grubości szkła,

✅ wymagany rozstaw kotew,

✅ sposób klinowania paneli,

✅ zakres regulacji,

✅ rodzaj maskownic,

✅ sposób odprowadzania wody,

✅ możliwość użytkowania systemu na zewnątrz.

Nie należy dobierać profilu wyłącznie na podstawie jego wyglądu. Dwa podobne wizualnie produkty mogą być przeznaczone do innych obciążeń i innych pakietów szklanych.

Sprawdź profile montażowe dla szkła dostępne w ofercie AVIS.

Porównanie systemów mocowania szkła

Sposób mocowania Rodzaj balustrady Najważniejsza zaleta Na co zwrócić uwagę
Uchwyty przy słupkach balustrada słupkowa klasyczna konstrukcja i łatwa wymiana pojedynczej tafli dopasowanie uchwytów i wkładek do szkła
Rotule balustrada bezsłupkowa, zwykle montowana bocznie minimalistyczny wygląd dokładność otworów, rozstaw mocowań i nośność podłoża
Stopy montażowe balustrada bezsłupkowa mocowana od dołu niewielka liczba widocznych elementów rozstaw stóp, kotwienie i zabezpieczenie panelu
Profil liniowy balustrada całoszklana ciągłe podparcie dolnej krawędzi szkła dobór profilu, szkła, klinów i kotew

Nie istnieje jeden system najlepszy dla wszystkich realizacji. Wybór powinien uwzględniać konstrukcję budynku, przewidywane obciążenia, estetykę, dostęp do miejsca kotwienia oraz możliwość późniejszej kontroli elementów.

Montaż do posadzki czy do boku balkonu?

Balustrady ze szkła mogą być montowane od góry do płyty balkonu albo do jej bocznej powierzchni.

Oba rozwiązania mogą być bezpieczne, jeśli system zostanie prawidłowo dobrany, a obciążenia będą przenoszone do odpowiedniej części konstrukcji.

Montaż do posadzki

Mocowanie od góry stosuje się przy słupkach, stopach oraz profilach podłogowych. Zaletą jest zwykle łatwiejszy dostęp do punktów kotwienia i możliwość stosunkowo prostego wypionowania konstrukcji.

Trzeba jednak uwzględnić:

✅ przebieg warstw wykończeniowych,

✅ położenie hydroizolacji,

✅ grubość posadzki,

✅ położenie konstrukcyjnej płyty balkonu,

✅ wymagane odległości kotew od krawędzi,

✅ sposób uszczelnienia otworów,

✅ możliwość odpływu wody.

Przejście przez warstwę hydroizolacji nie musi automatycznie oznaczać przecieku. Problem powstaje przede wszystkim wtedy, gdy otwory wykonano bez właściwego przygotowania i zabezpieczenia.

Więcej informacji znajduje się w artykule czy montaż słupków balustrady do posadzki powoduje przecieki.

Montaż boczny

Montaż do policzka balkonu lub boku stropu pozwala zachować większą powierzchnię użytkową posadzki. Mocowania nie zajmują miejsca na płycie balkonu i mogą pozostać częściowo ukryte.

Przed wykonaniem takiego montażu należy sprawdzić:

✅ grubość płyty,

✅ stan i jakość podłoża,

✅ odległość kotew od krawędzi,

✅ dostęp montażowy,

✅ możliwość zastosowania wymaganych dystansów,

✅ położenie szkła względem krawędzi balkonu,

✅ wpływ ocieplenia i elewacji na długość mocowań.

Przy montażu bocznym nierówności płyty są szczególnie widoczne. Pomiar należy więc przeprowadzić po zakończeniu prac, które mogą zmienić ostateczny wymiar balkonu.

Podłoże jest tak samo ważne jak szkło

Nawet najlepszy profil, uchwyt albo rotula nie zapewni bezpieczeństwa, jeśli zostanie zamocowana do zbyt słabej warstwy.

Balustrady nie należy kotwić wyłącznie do:

⚠️ płytek ceramicznych,

⚠️ warstwy kleju,

⚠️ cienkiego jastrychu,

⚠️ styropianu lub wełny mineralnej,

⚠️ warstwy elewacyjnej,

⚠️ luźnego lub spękanego betonu,

⚠️ niezidentyfikowanego podłoża,

⚠️ konstrukcji, której stan techniczny nie został sprawdzony.

Kotwa powinna przenosić siły do odpowiedniego elementu konstrukcyjnego. Rodzaj, średnica i głębokość mocowania zależą między innymi od materiału podłoża, odległości od krawędzi, rozstawu otworów i obciążeń działających na balustradę.

Nie można automatycznie stosować tych samych kotew do betonu, cegły, pustaków, drewna i konstrukcji stalowej.

Istotna jest także zgodność materiałowa. Do balustrady wykonanej ze stali nierdzewnej nie należy przypadkowo dobierać śrub ze zwykłej stali tylko dlatego, że pasują wymiarowo.

Więcej informacji przedstawiamy w poradniku kotwy do balustrady nierdzewnej – dlaczego nie należy stosować zwykłych śrub ocynkowanych.

AISI 304 czy AISI 316?

Przy wyborze uchwytów, rotul, słupków, wsporników i śrub należy uwzględnić warunki panujące w miejscu użytkowania balustrady.

Stal AISI 304 jest często stosowana w typowych warunkach wewnętrznych oraz w wielu standardowych lokalizacjach zewnętrznych. W środowisku bardziej agresywnym, narażonym na chlorki, sól drogową, intensywne zanieczyszczenia przemysłowe lub częsty kontakt z chemią, większą odporność może zapewnić stal AISI 316.

Znaczenie ma nie tylko region kraju, ale również bezpośrednie otoczenie budynku. Sąsiedztwo ruchliwej drogi, zakładu przemysłowego, warsztatu, składu opału lub basenu może wpływać na trwałość powierzchni.

Różnice pomiędzy materiałami opisaliśmy szerzej w artykule AISI 304 czy AISI 316 na balustradę.

Najpierw konstrukcja, później pomiar szkła

Szkło do balustrady powinno być zamawiane dopiero po wykonaniu wiarygodnego pomiaru.

W przypadku balustrady słupkowej najlepiej najpierw ustawić, wypionować i trwale zamocować słupki. Dopiero później należy zmierzyć rzeczywiste odległości pomiędzy elementami konstrukcji.

Przy rotulach trzeba ostatecznie ustalić położenie wszystkich punktów mocowania. W profilach należy sprawdzić długość systemu, poziom, pion, przebieg narożników i ostateczną wysokość od gotowej posadzki.

Zamawianie tafli wyłącznie na podstawie projektu architektonicznego może prowadzić do kosztownych błędów. Na budowie pojawiają się odchyłki wymiarowe, nierówności podłoża, różnice w grubości okładzin i zmiany warstw wykończeniowych.

Przed przekazaniem wymiarów do zakładu szklarskiego należy określić:

✅ gotowy wymiar tafli,

✅ wymagane luzy montażowe,

✅ rodzaj obróbki krawędzi,

✅ położenie i średnicę otworów,

✅ promienie narożników,

✅ wszystkie podcięcia,

✅ stronę montażu,

✅ budowę pakietu szklanego,

✅ sposób oznaczenia tafli.

Błąd wykryty po zahartowaniu szkła oznacza zazwyczaj konieczność wykonania nowego panelu.

Jak powinien wyglądać bezpieczny montaż balustrad ze szkła?

Dokładna procedura zależy od zastosowanego systemu, jednak prace powinny obejmować co najmniej następujące etapy.

1. Weryfikacja projektu

Przed rozpoczęciem montażu trzeba sprawdzić wymiary, rodzaj szkła, rozstaw mocowań, wysokość balustrady oraz sposób kotwienia.

2. Ocena podłoża

Należy ustalić, do jakiej części konstrukcji będą przenoszone obciążenia. Warstwa wykończeniowa nie może być automatycznie traktowana jako podłoże nośne.

3. Wyznaczenie osi i poziomów

Trzeba zaznaczyć przebieg balustrady, położenie słupków, rotul, stóp lub profili oraz docelową wysokość konstrukcji od poziomu gotowej posadzki.

4. Sprawdzenie odległości od krawędzi

Otwory nie mogą być rozmieszczane zbyt blisko krawędzi płyty bez sprawdzenia wymagań dla zastosowanego systemu kotwienia.

5. Wiercenie i oczyszczenie otworów

Otwory powinny mieć średnicę i głębokość odpowiednią do zastosowanych kotew. Muszą być również właściwie oczyszczone.

6. Montaż konstrukcji nośnej

Słupki, stopy, rotule i profile należy ustawić w jednej linii, wypionować oraz zamocować zgodnie z wymaganiami systemu.

7. Kontrola przed wniesieniem szkła

Przed osadzeniem paneli trzeba ponownie sprawdzić rozstaw mocowań, wymiary oraz kompletność uszczelek, podkładek i tulei.

8. Bezpieczne przenoszenie tafli

Do przenoszenia szkła należy stosować odpowiednie przyssawki. Liczba osób powinna być dostosowana do wymiarów i ciężaru panelu.

Krawędzi szkła nie należy stawiać bezpośrednio na betonie, stali ani płytkach.

9. Osadzenie paneli

Taflę należy oprzeć na przeznaczonych do tego podkładkach, wkładkach, klinach lub elementach wsporczych. Szkło nie powinno bezpośrednio dotykać metalu.

10. Regulacja położenia

Panele trzeba wypionować, ustawić w jednej linii oraz zachować zaplanowane odstępy pomiędzy sąsiednimi taflami.

11. Dokręcanie mocowań

Elementy dociskowe należy dokręcać równomiernie. Nadmierna siła nie zwiększa bezpieczeństwa i może powodować miejscowe naprężenia szkła.

12. Montaż poręczy

Jeżeli projekt przewiduje poręcz nakładaną na szkło, musi ona być dopasowana do grubości pakietu i sposobu podparcia paneli.

Zobacz dostępne poręcze nakładane na szkło.

13. Kontrola końcowa

Po zakończeniu prac należy sprawdzić każdy punkt mocowania, ustawienie paneli, stan krawędzi oraz zgodność gotowej balustrady z projektem.

Najczęstsze błędy podczas montażu

Bezpieczny montaż balustrad ze szkła wymaga wyeliminowania błędów już na etapie projektu, pomiaru i zamawiania tafli. Część problemów ujawnia się dopiero podczas montażu lub odbioru konstrukcji.

Dobór szkła bez uwzględnienia systemu

Zakup tafli przed wyborem uchwytów, rotul albo profilu może spowodować, że szkło nie będzie pasowało do mocowań.

Zamówienie szkła przed wykonaniem pomiaru

Niewielkie odchyłki słupków, schodów lub płyty balkonowej mogą uniemożliwić osadzenie wcześniej wykonanych paneli.

Nieprawidłowe położenie otworów

Błąd w rozstawie otworów pod rotule oznacza zazwyczaj konieczność zamówienia nowej tafli.

Bezpośredni kontakt szkła z metalem

Brak podkładek, tulei lub uszczelek może powodować miejscowe naprężenia oraz uszkodzenie panelu.

Zastosowanie przypadkowych uszczelek

Wkładka powinna być przeznaczona do konkretnego uchwytu i grubości szkła. Przypadkowy fragment gumy może nie zapewnić właściwego podparcia.

Brak zabezpieczenia przed zsunięciem tafli

W niektórych konstrukcjach konieczne jest zastosowanie podpory dolnej lub dodatkowego zabezpieczenia mechanicznego.

Kotwienie do warstwy wykończeniowej

Płytki, klej, jastrych i termoizolacja nie zastępują konstrukcyjnego podłoża.

Nadmierne dokręcanie uchwytów

Silniejszy docisk nie zawsze oznacza stabilniejsze mocowanie. Może natomiast powodować nierównomierne naprężenie szkła.

Brak uszczelnienia otworów

Nieprawidłowo zabezpieczone miejsca kotwienia mogą umożliwić przedostawanie się wody do warstw balkonu.

Łączenie niekompatybilnych elementów

Rotula, śruba, podkładka, uszczelka i tafla powinny tworzyć jeden sprawdzony układ. Podobny wygląd albo zgodna średnica gwintu nie wystarczają.

Brak dokumentacji szkła

Po zamontowaniu panelu nie można wzrokowo potwierdzić pełnej budowy pakietu, sposobu obróbki ani rodzaju zastosowanej warstwy laminującej.

Jak sprawdzić balustradę po montażu?

Odbiór konstrukcji nie powinien ograniczać się do oceny jej wyglądu.

Należy sprawdzić, czy:

✅ wysokość balustrady odpowiada projektowi,

✅ wszystkie tafle są ustawione pionowo,

✅ górne krawędzie paneli tworzą równą linię,

✅ odstępy pomiędzy szybami są równe,

✅ szkło nie dotyka bezpośrednio metalowych elementów,

✅ uchwyty mają komplet odpowiednich wkładek,

✅ rotule posiadają podkładki i tuleje ochronne,

✅ dolna krawędź szkła jest prawidłowo podparta,

✅ krawędzie nie są wyszczerbione,

✅ przy otworach nie występują pęknięcia,

✅ mocowania nie są poluzowane,

✅ maskownice nie ukrywają błędów kotwienia,

✅ woda może odpływać z profili i miejsc montażowych,

✅ konstrukcja odpowiada projektowi,

✅ dostępna jest dokumentacja szkła i zastosowanego systemu.

Wymagania dotyczące wysokości i konstrukcji balustrad opisujemy w artykule przepisy dotyczące balustrad w Polsce.

Czy balustrada szklana wymaga konserwacji?

Szkło nie wymaga skomplikowanej konserwacji, ale cała konstrukcja powinna być regularnie kontrolowana i czyszczona.

Podczas przeglądu warto sprawdzić:

✅ stan krawędzi paneli,

✅ okolice otworów pod rotule,

✅ stabilność uchwytów,

✅ stan uszczelek,

✅ położenie klinów,

✅ dokręcenie dostępnych mocowań,

✅ stan kotew i maskownic,

✅ drożność odpływów w profilach,

✅ obecność nalotu lub korozji,

✅ możliwość gromadzenia się wody przy podstawach.

Uszkodzonej uszczelki nie należy zastępować przypadkowym materiałem. Powinna zostać wymieniona na element przeznaczony do danego uchwytu lub profilu.

Szczególną uwagę trzeba zwracać na wyszczerbienia krawędzi szkła. Uszkodzenie znajdujące się w miejscu koncentracji naprężeń może mieć większe znaczenie niż powierzchowna rysa w środkowej części panelu.

FAQ – montaż balustrad ze szkła

Jakie szkło należy zastosować do balustrady?

Rodzaj szkła powinien wynikać z projektu, wymiarów panelu, sposobu podparcia, wysokości balustrady oraz przewidywanych obciążeń. Nie należy dobierać tafli wyłącznie na podstawie jej całkowitej grubości.

Czy samo szkło hartowane wystarczy?

Nie w każdej konstrukcji. O możliwości zastosowania określonej tafli decyduje projekt, sposób mocowania oraz wymagane zachowanie szkła po uszkodzeniu.

Czy szkło może dotykać metalowego uchwytu?

Nie powinno opierać się bezpośrednio na metalu. Pomiędzy taflą a elementem mocującym stosuje się wkładki, uszczelki, podkładki lub tuleje ochronne.

Czy można wywiercić otwór w gotowym szkle hartowanym?

Nie. Wszystkie otwory i wycięcia muszą zostać wykonane przed hartowaniem.

Czym różni się rotula od uchwytu do szkła?

Uchwyt mocuje szkło najczęściej do słupka balustrady. Rotula przechodzi przez przygotowany otwór w tafli i łączy ją punktowo z konstrukcją nośną.

Kiedy warto zastosować profil montażowy?

Profil sprawdza się w balustradach całoszklanych, gdy oczekiwane jest ciągłe podparcie dolnej krawędzi szkła i minimalistyczna konstrukcja bez słupków.

Czy balustradę szklaną można zamontować do boku balkonu?

Tak. Można zastosować rotule, mocowania do policzka lub profil boczny. Konstrukcja balkonu musi jednak umożliwiać prawidłowe zakotwienie systemu.

Czy balustradę można zamocować do płytek?

Płytki nie są podłożem konstrukcyjnym. Elementy mocujące muszą przenosić obciążenia do właściwej części konstrukcji znajdującej się pod warstwami wykończeniowymi.

Kiedy zamówić szkło do balustrady?

Najbezpieczniej zamówić je po zamontowaniu, wypionowaniu i dokładnym pomiarze konstrukcji nośnej.

Czy bezpieczny montaż balustrad ze szkła można wykonać samodzielnie?

Jest to możliwe wyłącznie wtedy, gdy system został do tego przystosowany, a osoba wykonująca prace zna zasady kotwienia, regulacji i bezpiecznego obchodzenia się ze szkłem. Przy dużych taflach, nietypowym podłożu lub skomplikowanej konstrukcji prace należy powierzyć doświadczonemu wykonawcy.

Elementy do montażu balustrad szklanych

W sklepie AVIS ElementyBalustrad.pl dostępne są kompletne grupy produktów przeznaczonych do wykonywania balustrad ze szkła:

✅ uchwyty do szkła,

✅ rotule do szkła,

✅ mocowania szkła do policzka balkonu,

✅ stopy montażowe szkła do posadzki,

✅ profile montażowe dla szkła,

✅ poręcze nakładane na szkło,

✅ elementy do balustrad szklanych.

Przed zakupem należy określić miejsce montażu, rodzaj podłoża, wymiary konstrukcji, przewidywane obciążenia oraz budowę szkła. Pozwala to dobrać produkty tworzące jeden kompatybilny system.

W razie wątpliwości dotyczących wyboru elementów skontaktuj się z działem handlowym AVIS.

Podsumowanie

Bezpieczny montaż balustrad ze szkła wymaga połączenia prawidłowo dobranej tafli, odpowiednich mocowań, nośnego podłoża i właściwej technologii kotwienia.

Najważniejsze zasady to:

✅ dobieraj szkło do projektu i systemu mocowania,

✅ nie wybieraj tafli wyłącznie na podstawie jej grubości,

✅ ustal sposób mocowania przed zamówieniem szkła,

✅ wykonaj wszystkie otwory i wycięcia przed hartowaniem,

✅ stosuj uchwyty, rotule i profile odpowiednie do budowy panelu,

✅ nie dopuszczaj do bezpośredniego kontaktu szkła z metalem,

✅ przenoś obciążenia do konstrukcyjnej części budynku,

✅ wykonaj ostateczny pomiar przed zleceniem produkcji tafli,

✅ sprawdź pochodzenie oraz dokumentację szkła,

✅ po montażu skontroluj całą konstrukcję.

Balustrada szklana może być jednocześnie nowoczesna, trwała i bezpieczna. Warunkiem jest potraktowanie jej jako kompletnego systemu, w którym szkło, mocowania, podłoże i kotwy współpracują ze sobą od etapu projektu aż do końcowego odbioru.
